采用温度开关集成电路MAX6502的温度超限自动调温插座电路

发布时间：2011-5-20 10:19 发布者：circuit_share

关键词： MAX6502 , 调温 , 温度

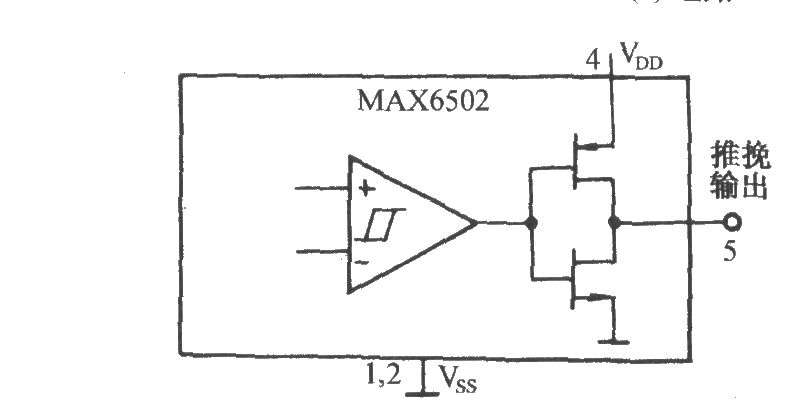

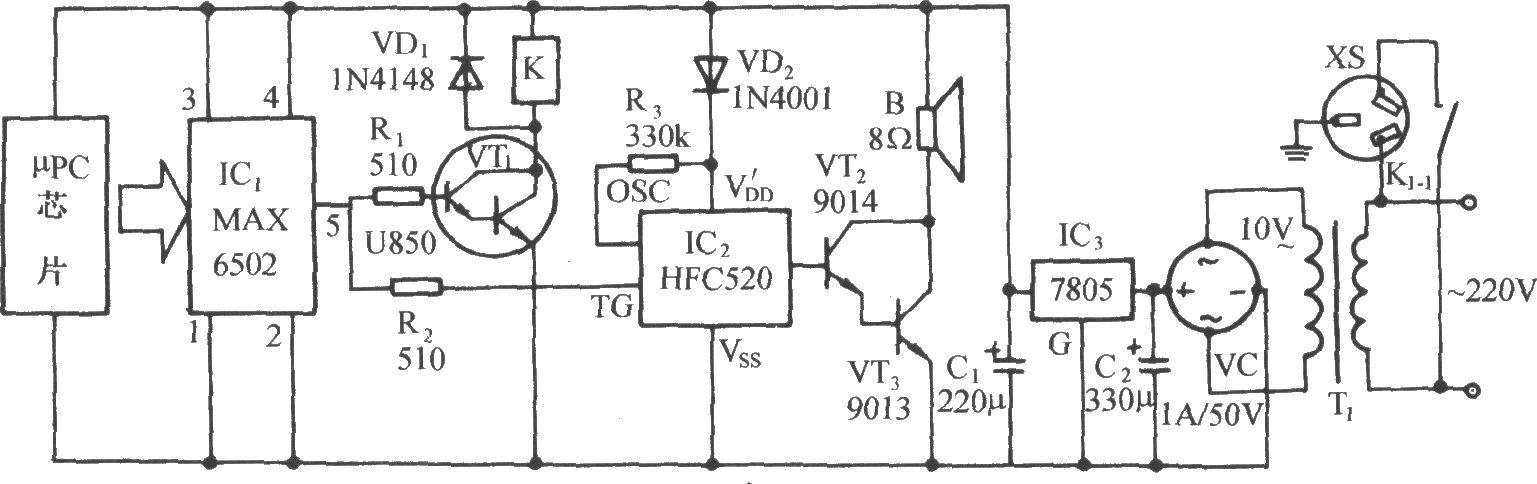

电路如图所示。它由温度监测开关、继电器控制电路、语言电路、音频功放电路和交流降压整流电路等组成。当被监测的物件或机体的温度超过设定的温度时，插座XS得电，插于其上的通风或降温设施运转。同时，发声电路被触发发声，提请注意温度变化。MAX6502是MAXIM公司生产的温度开关系列产品的一种，其内部功能框图与MAX6501基本相同，但它的输出级为推挽输出，下图所示为其功能框图。当检测的温度超过阈值温度时，其输出(TOVER)呈高电平。
