声控镭射彩灯控制器
发布时间：2011-5-18 10:14
发布者：circuit_share

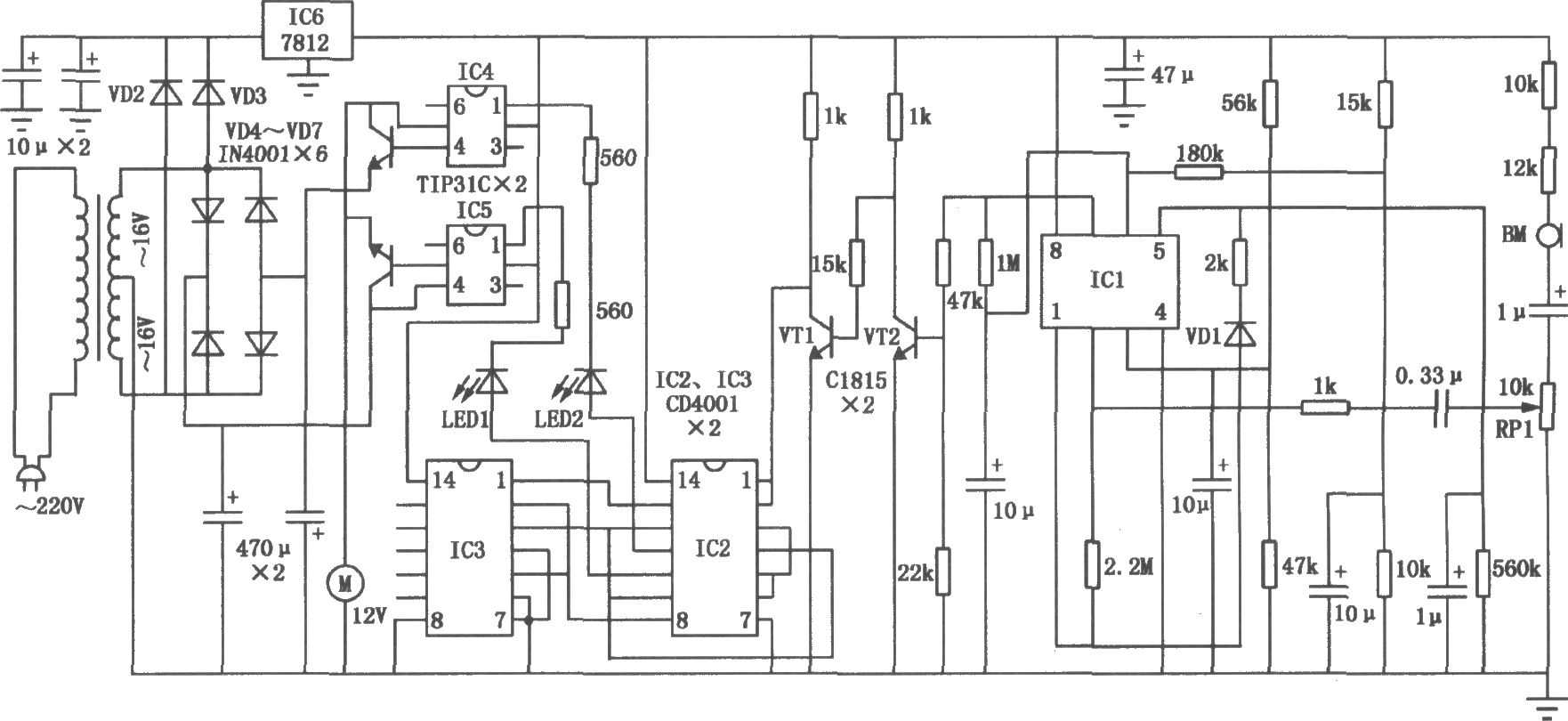

 声控镭射彩灯控制器的电路如图所示，主要由前置放大器、跟随器、倒相器、脉冲整形、触发器和驱动电路组成。音乐信号通过话筒BM拾取，经过电位器RP1送入运算放大器IC1-1的反相输入端进行前置放大。前置放大器的增益约为30dB，其输出信号经二极管VD1整流成直流脉冲信号，后接由1μF滤波电容和560kΩ电阻组成的延时电路。延时后的直流脉冲信号直接送至IC1-2的同相输入端进行阻抗变换，随后的信号被送到开关三极管VT1、VT2进行倒相。如只接一只三极管时，有音乐声时电机M就旋转，乐声停时电机就暂停；当音乐声再起时就反方向旋转，如此往复。而接上两只三极管时，情况正好相反，因而它可以在各种不同场合下选择使用。 |
