声控电灯(FC52)
发布时间：2011-5-18 10:10
发布者：circuit_share

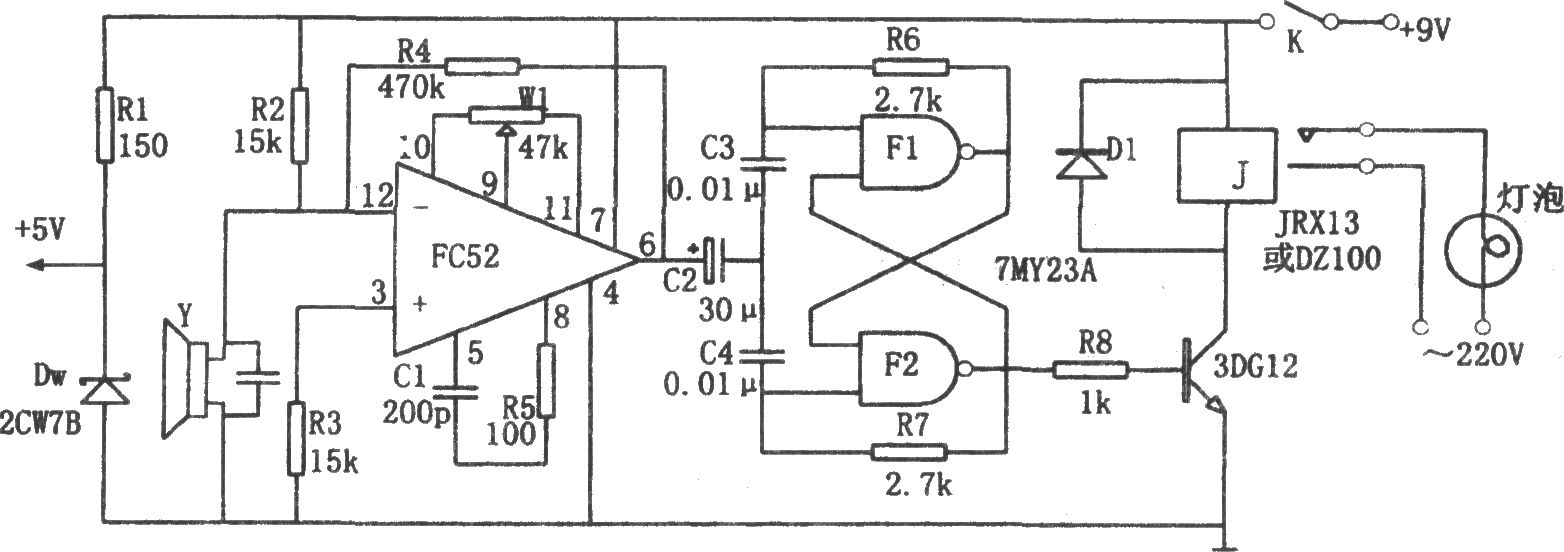

 如图所示为声控电灯电路。该电路由运算放大器FC52、双稳态触发器、继电器J、压电晶体扬声器y等组成。其中双稳态触发器由双与非门TMY23A组成，扬声器Y工作时能将声音信号转换为电信号。FC52按成高糖益放大器，能对音频信号进行放大。 当拍手发出声音时，Y将声音信号转换为电信号，并加至FC52的反相输入端，以进行放大。放大后的输出脉冲又加至双稳态触发器，以使其发生翻转，且每来一次触发脉冲，触发器翻转一次。设原状态为“0”态(0V)，拍一下手后，翻转为“1”态(3.5V)；再拍一下手，又翻转回“0”态。当触发器输出为高电平时，相应晶体管3DG12导通，继电器吸合，接通电灯电源，电灯亮；反之，当触发器输出为低电平时，电灯灭。 电路中继电器J可用JRX13或DZ100系列的9V小型继电器。调零电位器W1用来调节FC52的输出直流电位，从而调节输出脉冲幅度，即调节灵敏度。电路的灵敏度不宜太高，否则稍有声音，电灯就会亮或灭。 本声控电灯电路有较高的声控灵敏度，当走进房间时，只要拍一下手，室内灯就会自动点亮；再拍一下手，灯又自动熄灭。 |
