μA555构成的夜间自动显亮灯
发布时间：2011-5-18 10:07
发布者：circuit_share

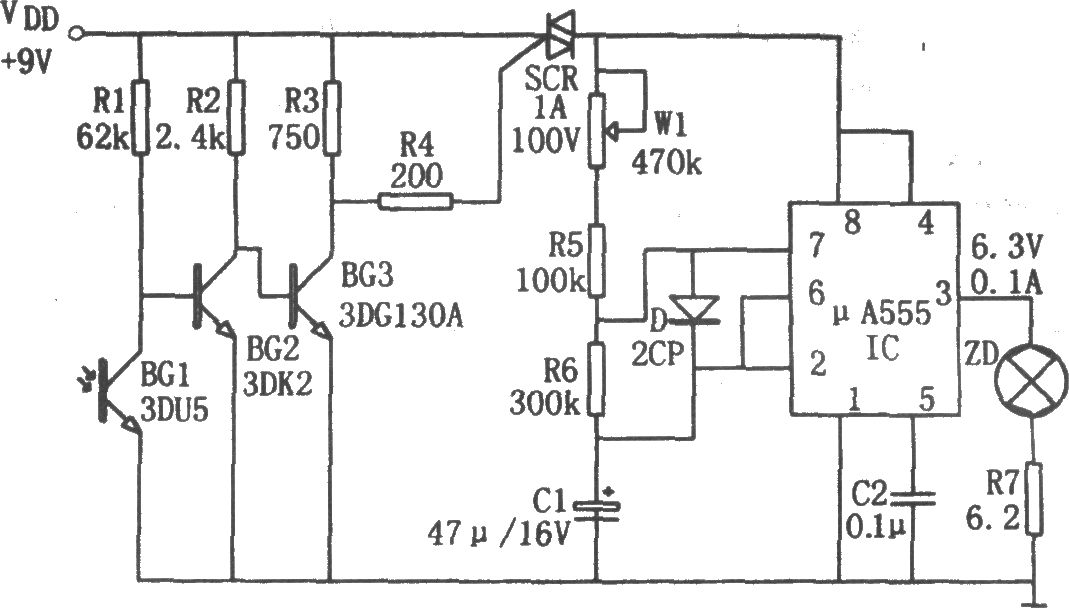

 如图所示为夜间自动显亮灯。该电路由光电转换开关、多谐振荡器等组成。其中多谐振荡器由W1、R5、R6、C1和555等组成。其振荡频率为f=1.44/(Rw1 R5 2R6)C1，图示参数对应的频率约为2～10秒，调节电位器W1可得到相应的频率。 光电开关中的BG1(3DU5)为光敏三极管，其在不同的光照下呈现不同的阻值。在白天，其因光照而呈低阻，使BG2截止，BG3导通，可控硅SCR截止，振荡器因无电而不工作，指示灯不亮。夜晚，BG1的c、e间呈高阻，使BG2导通，BG3截止，SCR导通，相应振荡器因电源电路接通而开始工作，其输出的信号驱使指示灯ZD发光，以引起人们的注意。调节W1可达到醒目的闪光间隔。 |
