双表定时控制器
发布时间：2011-5-18 10:07
发布者：circuit_share
|

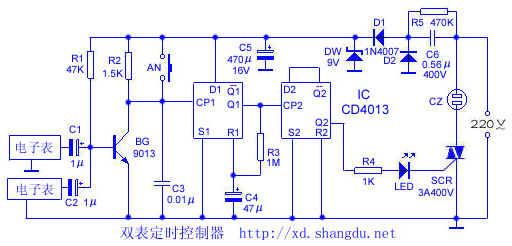

本定时控制器可在24小时内对家用电器进行定时开、关控制。 电路如上图。采用两块有报警功能的电子挂表，均从其压电陶瓷片两端引出信号，可一端从压电陶瓷片的小弹簧处引线，一端从电池负极引线。当挂表报警时，信号经C1（或C2）送至BG基极，经放大后触发由D触发器构成的单稳电路，Q1输出高电平，又触发由D触发器构成的双稳电路，Q2输出高电平，触发SCR导通，用电器工作；同时LED点亮，指示定时器在工作。单稳电路的Q1输出高电平时，即通过R3对C4充电，经过一定时间，R1端为高电平，使Q1端恢复低电平。单稳电路的作用是防止连续输出的报警信号对双稳电路的干扰，因报警信号持续时间是一分钟，故R3、C4的取值应使单稳电路的恢复时间为70秒左右。当第二只表报警时，单稳电路又输出一个正脉冲使双稳电路输出低电平，LED熄灭，用电器断电。 使用时，将一只表的闹时调到“开”的时刻，另一只表的闹时调到“关”的时刻，让其正常显示走时即可。此时LED应熄灭，若亮，可按动一下AN。  |
