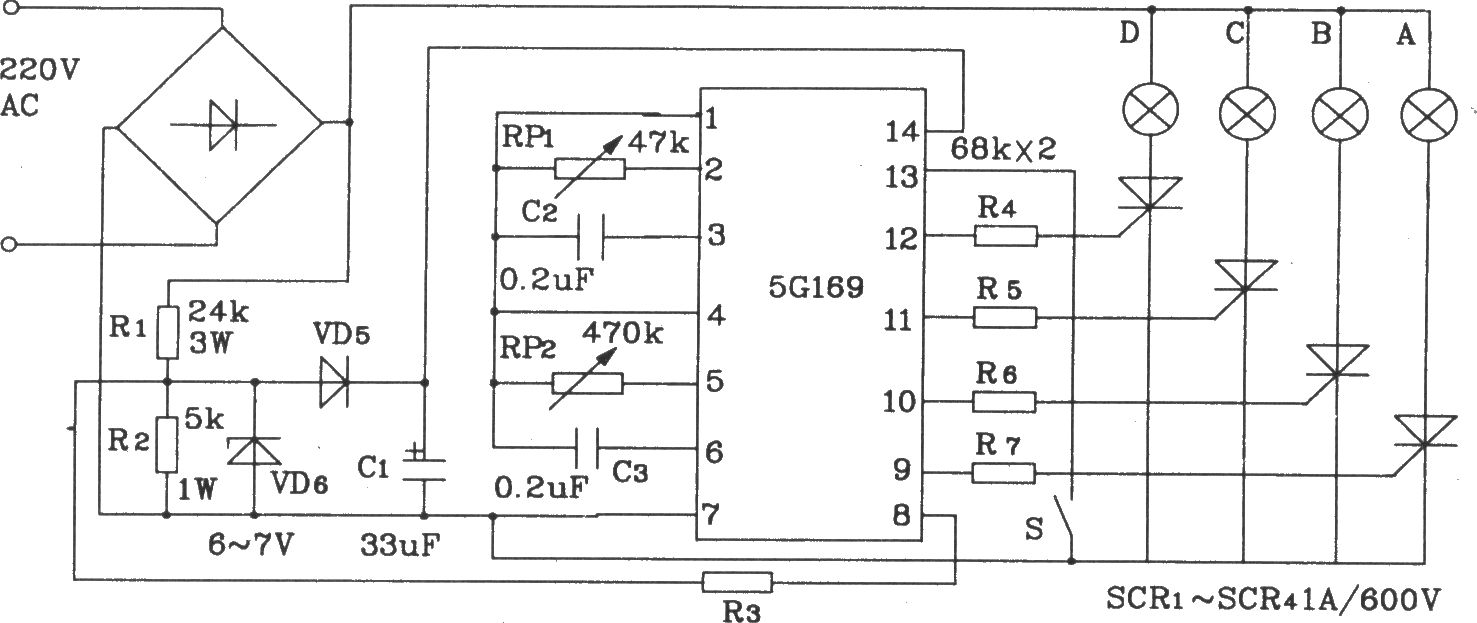

5G169音响彩灯控制集成电路的典型应用电路图
发布时间：2011-5-17 10:13
发布者：circuit_share
 5G169为亮度可缓变的4路彩灯控制IC。开关S为彩灯串循环点亮方式(正／反)选择开关，打开时为正向循环，闭合时为反向循环，RP1、RP2用来改变Psi～vs3和SA1～SA3外接RC值。由于5G169无音频信g-N步控制功能，故一般适用于密度饰灯、广告彩灯、舞厅灯光等方面，只是声光不能同步。若需同步、可将音频信号通过整流、耦合放大后再送人5G169第1、2脚或4,5脚即可。 HFC55是一种8路彩灯控制IC。 |
