线控式音乐彩灯电路大全
发布时间：2011-5-16 10:11
发布者：circuit_share

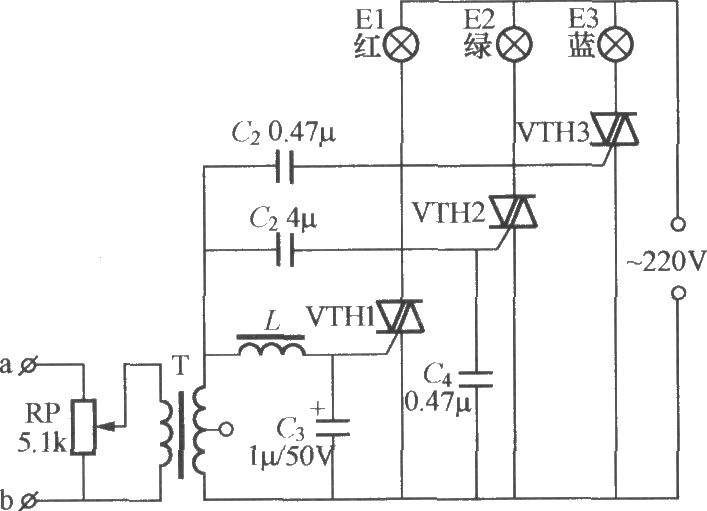

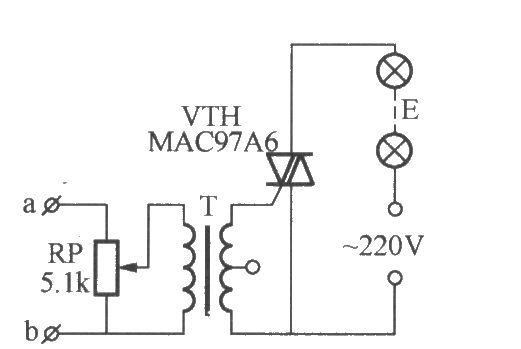

 上图所示是一个简单的线控式音乐彩灯电路。来自音箱喇叭两端的音频电压通过导线接至a、b端，由电位器RP分压加到音频变压器T的初级，音频电压经T升压后由次级加到双向晶闸管VTH的控制极与第二阳极间。当音频电压较高时，VTH开通，彩灯串E发光；当音乐停顿或较弱时不足以触发VTH，VTH在交流电过零时即关断。由此可知，灯串E的发光亮度就随喇叭播放的音乐节奏起伏而闪烁。调节电位器RP的阻值大小，可以调节电路线控灵敏度；T可用晶体管收音机里的小型输入变压器。  上图所示的线控式音乐彩灯电路能将音乐信号分成高、中、低三个频段，分别驱动红、绿、蓝“三基色”彩灯组随音乐旋律闪烁，可产生五彩缤纷、绚丽多姿的彩光。T可用晶体管收音机里的小型输入变压器；电感L需自制：用Φ1mm漆包线在Φ25mm×Φ28mm绝缘骨架上绕200匝即可。 |
