SCZ07构成的光弱报警器电路
发布时间：2011-5-12 09:05
发布者：
电路图分享

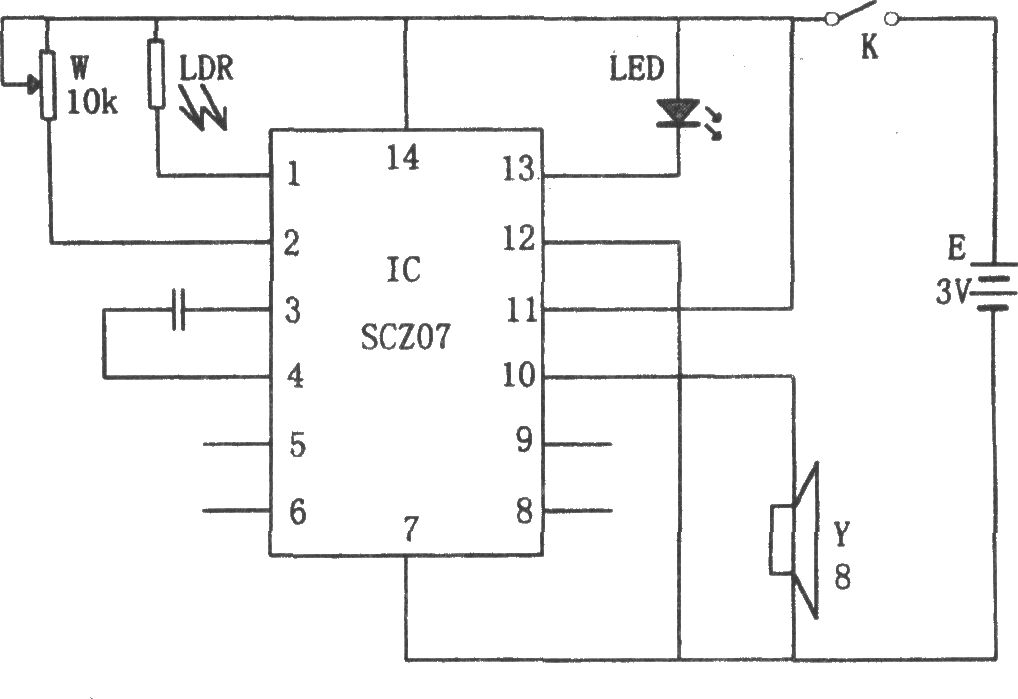

如图所示为光弱报警器电路。该报警器的核心为振荡电路SCZ07。其输入信号受电位器W、光敏电阻LDR的控制，输出信号驱使扬声器Y、发光二极管LED工作。
在调节电路时，首先将W置于最大位置，将LDR置于标准照度100勒克斯，此时电路不起振，扬声器Y不发声。细调W，使其阻值由大变小，当调到某一数值时，电路起振，扬声器发出“嘟……”声，然后再将W略调回一些，使电路刚好停振，该报警器就调好了。
对于本电路,当光线低于标准照度(100勒克斯)时，扬声器发出报警“嘟……”声，同时发光二极管LED点亮，以示光线太暗。当光照度大于100勒克斯时，报警器不工作，即扬声器不发声，发光二极管不亮。 |
