箱包防盗报警器(CD4046)
发布时间：2011-5-11 11:52
发布者：circuit_share

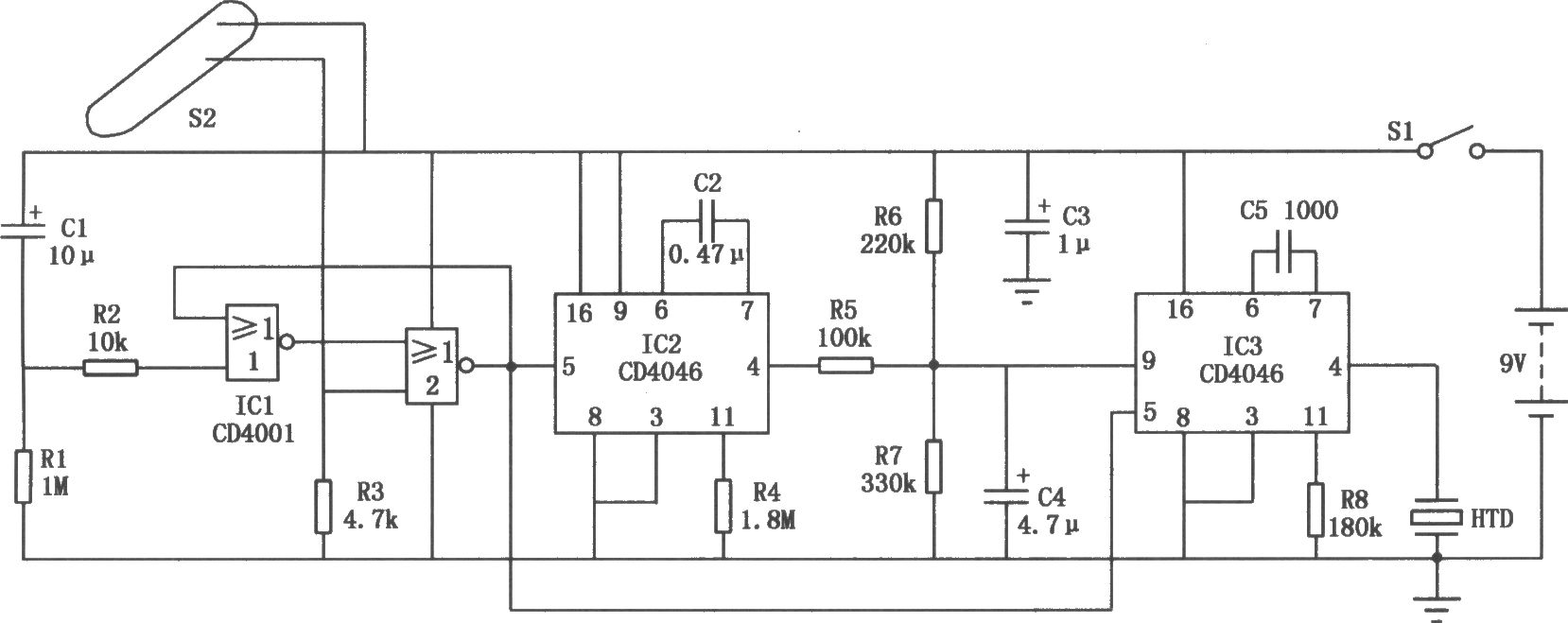

 箱包防盗报警器电路如图所示。电路中的S2为水银开关，作为移动传感器用。静止时，它的两个电极不与水银接触，呈断开状态；若发生移动，移动时产生的晃动会使水银与电极发生时断时续的接触，形成开关S2的间断闭合，从而产生触发信号。IC1为2输入4或非门集成电路芯片CD4001，其中它的两个或非门l、2组成双稳态触发器电路和输出锁存电路，平时(静态)处于稳态时，或非门2的输出端为高电平，一旦水银开关s2因箱包的移动而使触点闭合，从而使或非门2的一个输入端为高电平(与电源电压相连)，就会使双稳态触发器电路的输出状态发生翻转，或非门2的输出端由高电平变为低电平，并锁存这个状态保持不变。IC2和IC3为锁相环电路集成芯片CD4046，IC2组成固定频率的超低频振荡器，产生频率为2Hz的方波信号，调整R4和C2可改变其振荡频率；IC3与外围元件组成压控振荡器，它直接受IC2产生的2Hz的方波信号调制，输出频率在1～5kHz之间来回变化，变化的周期为2Hz。当有盗贼移动箱包时，双稳态电路发生翻转，或非门2输出低电平，该低电平同时加在IC2、IC3的⑤脚，使它们产生振荡，压电陶瓷片HTD将发出变频的报警声，以引起主人的注意。 |
