多路防盗报警器(555)
发布时间：2011-5-11 11:46
发布者：circuit_share

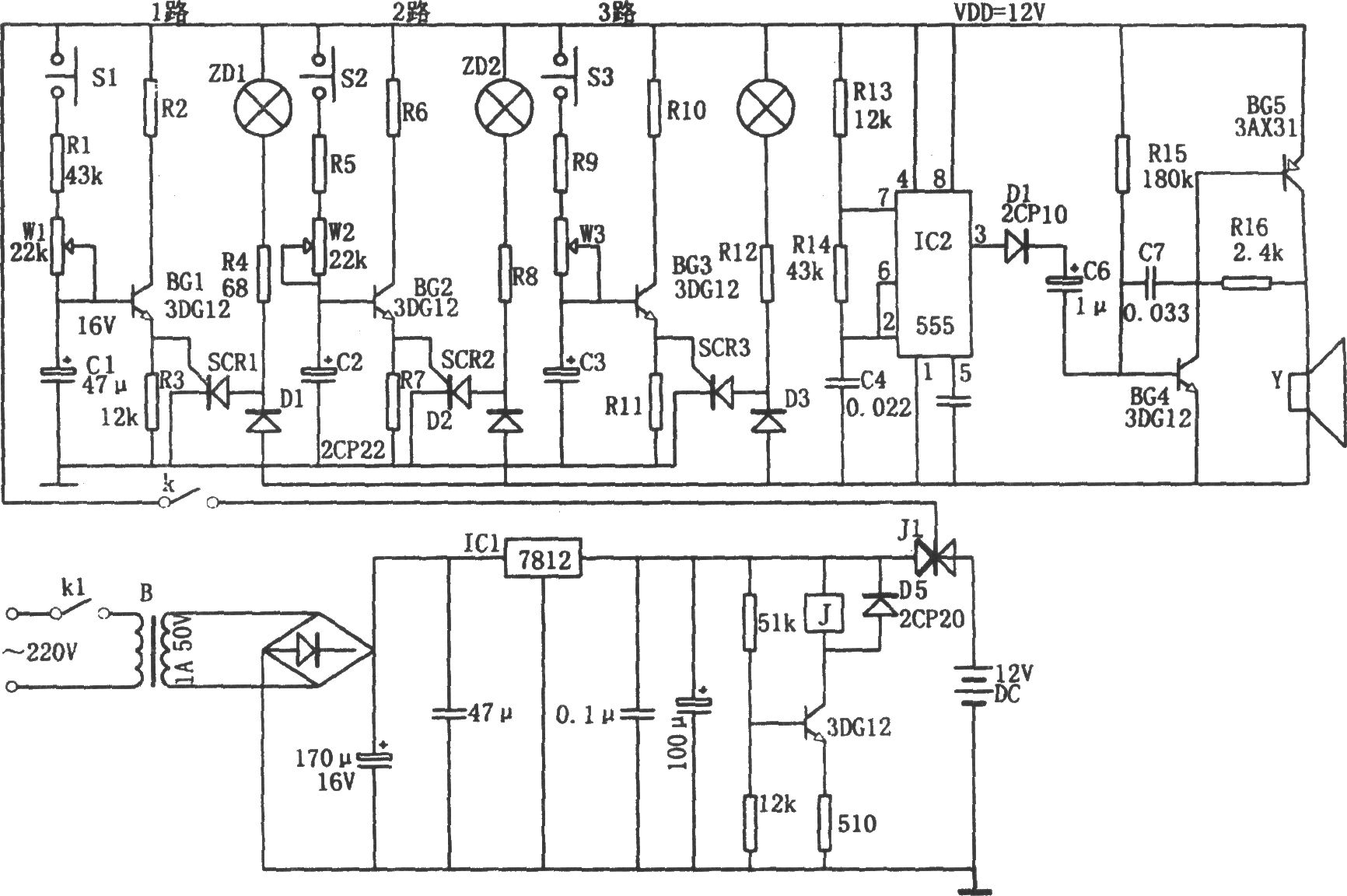

 如图所示为多路防盗报警电路。该电路由共用音响报警电路、三路相同的防盗触发电路和交流、直流电源电路等组成。以第1路为例进行说明。 合上电源开关K，若有情况发生将触碰开关S1接通，则BG1延时导通，SCR1触发导通，这样由IC2、BG4、BG5组成的音响电路的电源电路接通，音响电路发生报警。其中IC2和C4、R13、R14组成无稳态多谐振荡器，其振荡频率f=1.44／(R13 2R14)C4，图中所示参数对应的频率约为1kHz。 第1路中的R1、W1和C1组成延时触发电路，延时在5秒以内，以便使用者调试或离开现场。 由于555集成电路的基准电压是由三个误差极小的5kΩ电阻组成的，分压精度高，故称为555集成电路。该时基电路的特点有：在电路结构上由模拟电路和数字电路组合而成，能将模拟功能和数字功能兼容为一体，能产生精确的时间延迟和振荡，采用单电源；可独立构成一个定时电路，且定时精度高；最大输出电流可达200mA，带负载能力强，可直接驱动小电机、喇叭、继电器等负载工作。 |
