555构成的声控值班报警器

发布时间:2011-5-11 11:42    发布者:circuit_share
关键词: 555 , 报警器 , 声控

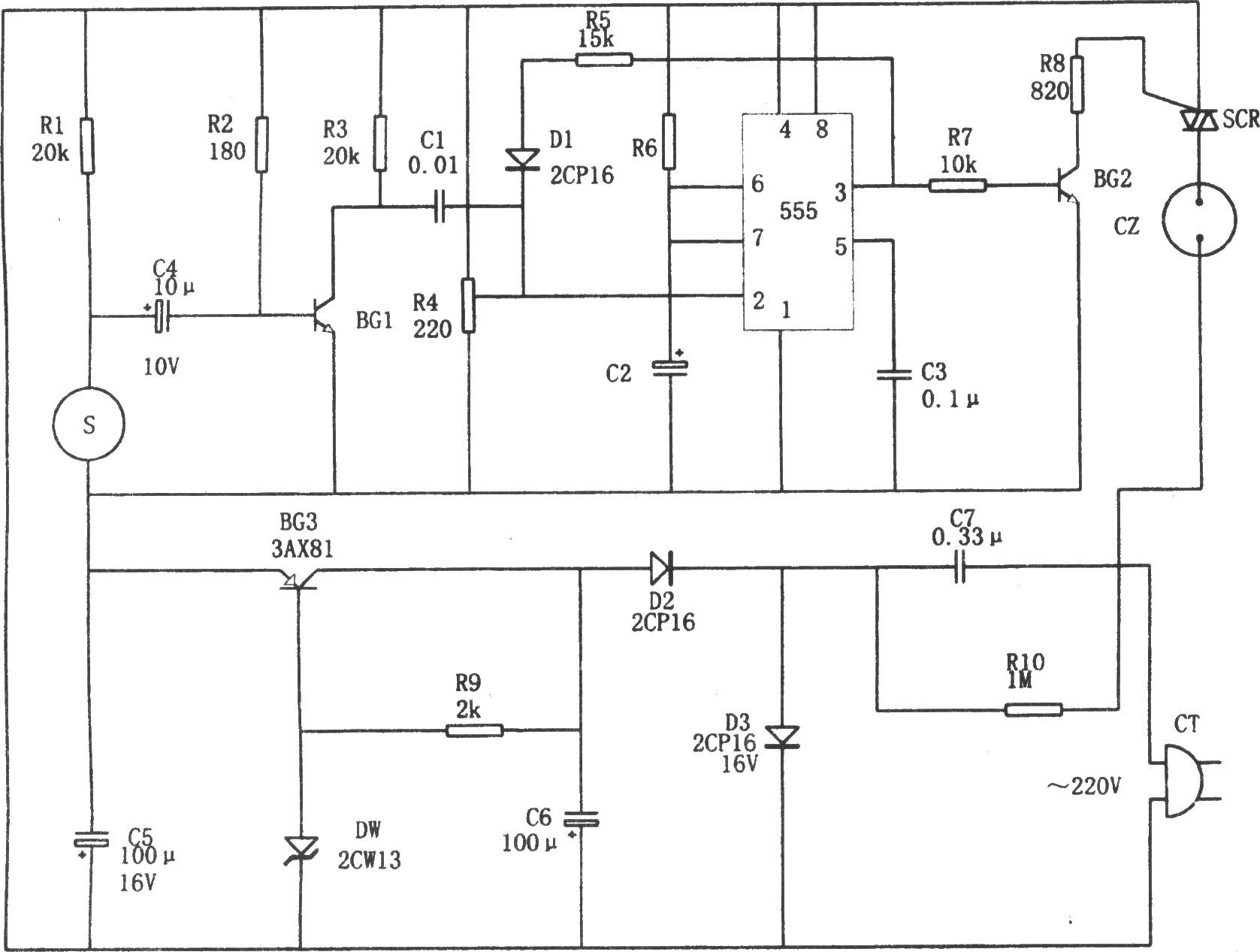

如图所示为声控值班报警电路。该报警器由直流稳压电源、定时开关电路和声控脉冲产生器三部分组成。图中S为话筒,它将脚步声或其他声响转换为电信号,且放大后加至555时基电路的触发端②脚。555与R6、C2组成一个单稳态触发器,调节电阻R6使②脚的电压略高于1/3VDD。555 3脚输出低电平。当有情况发生时,BG2输出一定幅值的负脉冲,使555翻转,相应③脚输出高电平,信号经BG2缓冲放大后使可控硅SCR触发导通,将报警器的电源电路接通,发出报警信号。报警时间长短取决于电容器C2的充电时间常数td=1.1R6C2的大小。当C2上的充电电压超过2/3VDD时,555复位,3脚输出低电平,BG2相应截止,可控硅SCR断开。在C2充电期间,即报警定时结束之前,应使555③脚通过R5和D1将输出高电平反馈到触发端②脚,以免后继脉冲或其他干扰影响定时精度。定时的长短可通过改变时间常数R6C2的大小来调节。
