555构成的电机综合保护报警装置
发布时间：2011-5-11 11:41
发布者：circuit_share

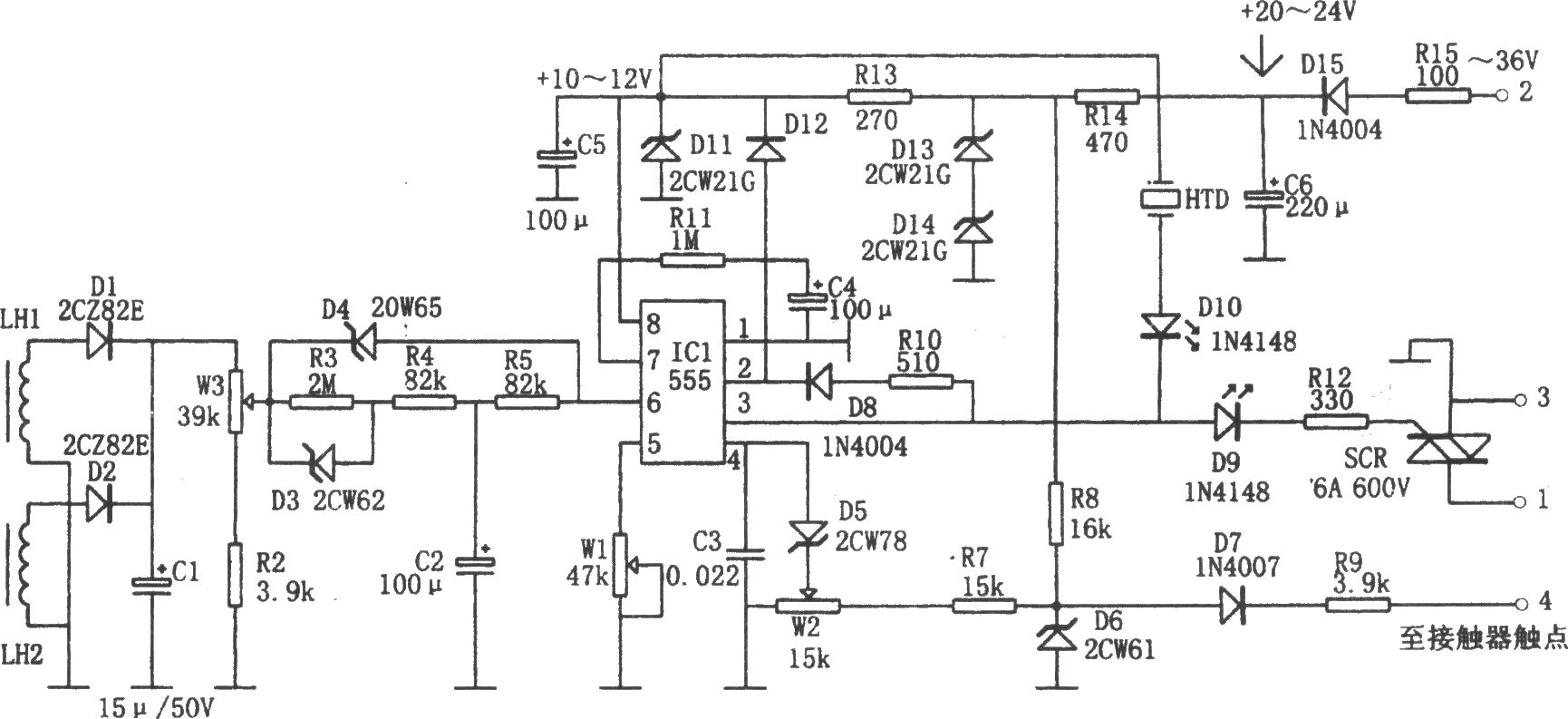

 如图所示为电机综合保护报警电路。综合保护装置对电机过载、断相、短路等故障实施断电自动保护，并在电机或负荷电缆的相、地间漏电 超限时使电机“闭锁”，不启动。该装置的核心是555时基电路。它充分利用了555的触发置位、复位特性及控制特性，如利用④脚的优先复位特性作为漏电检测的输入端；利用⑥脚的高阻抗阈值特性，在出现过载、断相、短路故障时，作为过流保护复位端；利用⑤脚的控制特性进行过流保护调节}利用②脚高阻触发特性及⑦脚的放电特性进行延时自动恢复所需的触发控制；利用555的强驱动能力(200mA)来直接驱动可控硅SCR，故使用一块555电路即可实现综合保护控制。 IC(555)的供电直流电压VDD= (10～12)V，LH1、LH2为负荷电流取样互感器，若过流，检测出的信号电平高，使555复位，可控硅SCR截止，相应电动机断电；若出现相、地间漏电，则由R7～R9、D5～D7、C3组成的漏电检测网络，使555④脚电位低于复位电平，从而使555处于强制复位状态，开关闭锁，无法启动，并发出音响报警信号。直到漏电或触电者离开现场2分钟后开关方可启动，恢复正常状态。 该装置在过载电流为额定电流的1.5倍情况下的延时保护时间为3～4分钟；在短路电流大于8倍的额定电流的情况下，开关断路的动作时间小于0.1秒；漏电时的闭锁门限(三相对地并联值)≤8kΩ(～380V)；可进行1kHz的音响报警。 |
