性能较好的多种波形发生器
发布时间：2011-5-5 10:51
发布者：circuit_share
关键词：
波形发生器

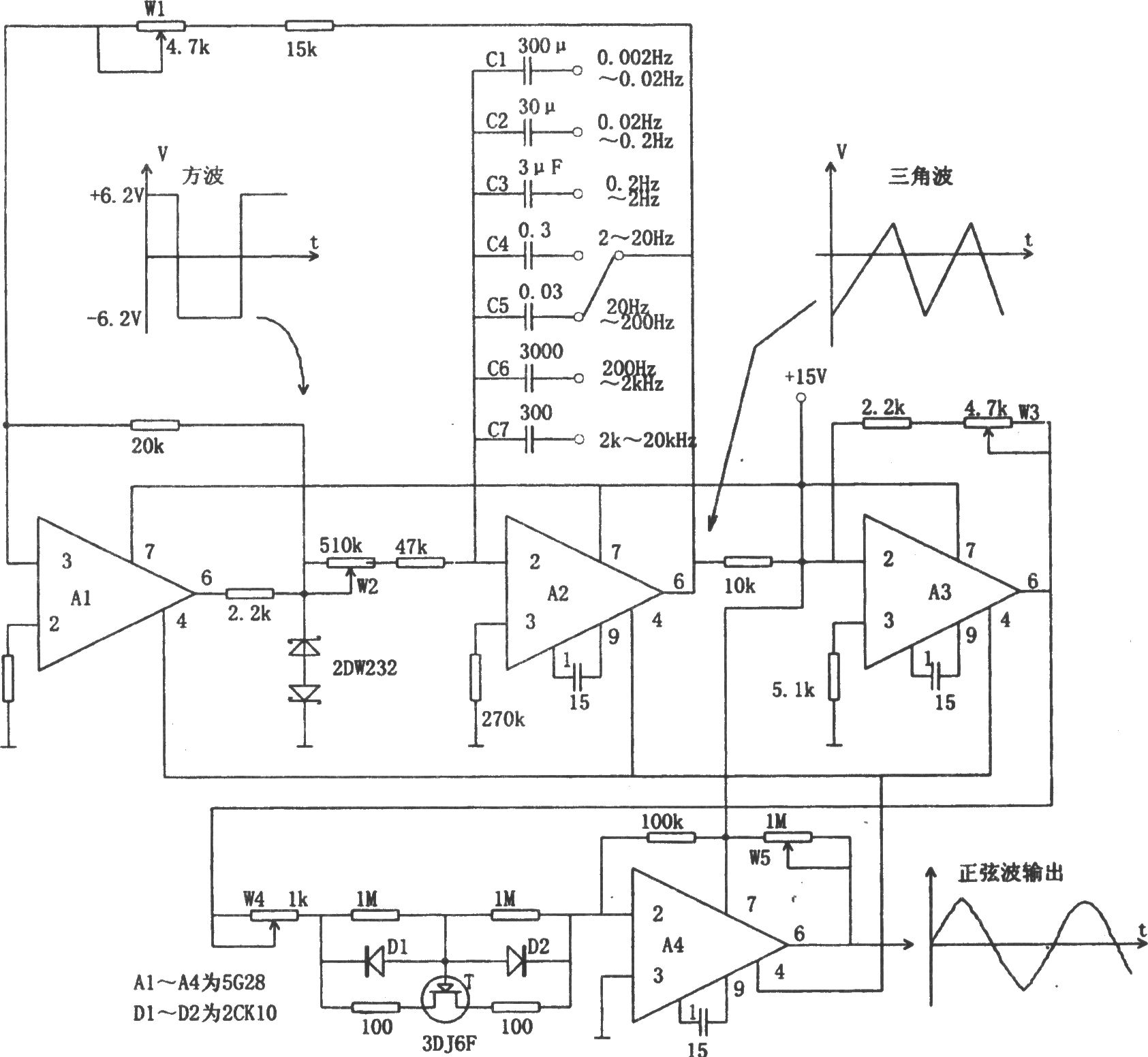

 如图所示为性能较好的多种波形发生电路。该电路用四个高输入阻抗运算放大器，可以产生低频和超低频方波、三角波和正弦波。图中A1的作用是电压整形，A2组成积分器，积分电容由开关进行选择。A1和A2进行环状连接，构成典型的三角波、方波振荡器。A1的输出用稳压管稳定方波的幅度，同时也提高了整个振荡电路的稳定性。调节W1可以改变A2输出的三角波的峰峰值，而频率由切换积分电容进行粗调，由电位器W2进行细调。A3组成反相器，一方面将三角波缓冲输出，另一方面由W3调节幅度，以便与A4正弦波转化电路进行匹配。场效应管T处于反相放大器A4的输入回路中，利用它的非线性特性，根据输入信号大小自动调整放大倍数，从而把三角波转换成正弦波。仔细调节W3和W4可使正弦波失真很小，甚至小于0.5％。W5用来改变正弦波输出幅度。图中运算放大器采用满足要求的高输入阻抗元件即可。 |
