MP3软件解码讨论

阿南 · 发表于 2009-12-10 14:25:54

不好意思，俺少算了一个0

阿南 · 发表于 2009-12-10 14:28:11

那就这样定了，俺们软解码这部分就采用IIS接口的TDA1543了。
MIC输入直接引到MCU的A/D可行吗？

宇宙飞船 · 发表于 2009-12-10 17:32:42

不能直接连AD 口，MIC输出只有5mV到50mV 左右，要经过一级共射三极管放大电路，放大约30倍（放大倍数可以调整射极电阻），这一级兼有低通滤波器的功能（只需调整BC间的电容就可以设定上限频率），再经电容耦合到AD中去，
在AD口还要接分压电阻，使AD静态输入时在1/2的VDD。

阿南 · 发表于 2009-12-10 17:49:57

恩，俺只试过带MIC输入功能的IIS Codec，还没有玩过直接进A/D的，哈哈。
这部分电路由飞船大哥设计啦，包括MIC、TDA1543及放大部分

宇宙飞船 · 发表于 2009-12-10 18:06:10

好的，小菜一碟。

不过，使用TDA1543那得选有IIS接口的型号，如果选不带IIS的型号，可以考滤用PWM来做8位的DAC。

terrysun · 发表于 2009-12-10 18:12:23

codec可以用ＴＩ的３００７，集成了一个Ｄ类功放，可以驱动一个８欧姆的喇叭，还有立体身耳机输出。输入可以是双ＭＩＣ。

阿南 · 发表于 2009-12-11 15:21:05

TI的成本应该比较高,楼主可以详细描述一下特点,性价比,外围电路等等

宇宙飞船 · 发表于 2009-12-11 15:21:07

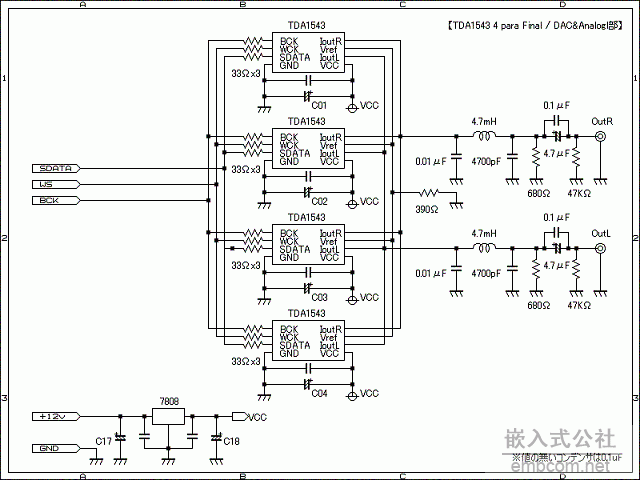

TDA1543的原理图是网上下载的，其中用了四块IC，作减小输出内阻，若后面接运放，只要一块就可以了。
MIC原理图中只是用一级最简的共射放大，适合要求不高的场合应用，其中打*号的电容可根椐上限载止频率用EWB仿真后自行决定。或者按1/2*pi*R*C 来估算。

阿南 · 发表于 2009-12-11 15:23:44

TDA1543四级输出?1片能搞定不?

宇宙飞船 · 发表于 2009-12-11 15:29:18

若要用MIC作专业一点的录音，建议还是选UDA1341。
国内的S3C2410开发板上用得最多的IIS接口DAC与MIC输入IC。阿南应该很熟悉的了。

阿南 · 发表于 2009-12-11 15:30:29

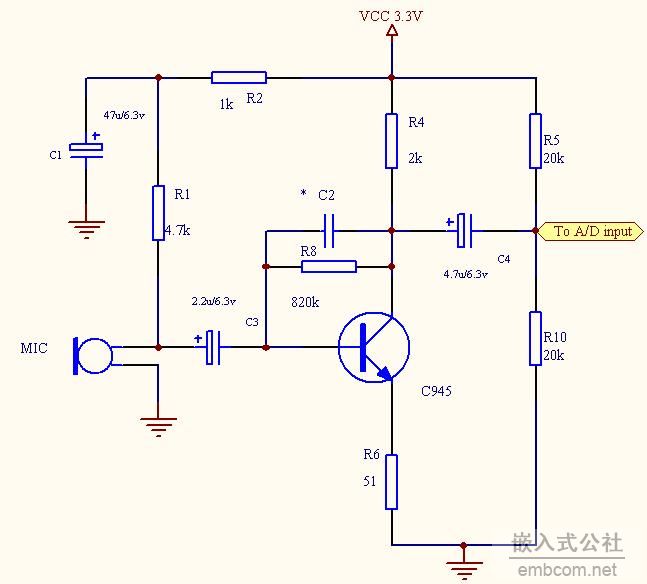

飞船MIC的原理图如下图所示. 有请飞船大侠给大伙介绍一下原理,大伙热烈鼓掌.....

宇宙飞船 · 发表于 2009-12-11 15:47:48

晕倒，

三极管的接法是经典的共射接法，这没啥好说的。
R1是MIC的负载，因为驻极体MIC内有一个场效应管，R1相当于接其漏极。
R2与C1是MIC前置级的电源滤波。
R5与R10是分压电阻，使ADC的初始电压在1/2的VDD，（使ADC始终工作于正电压区间）。

阿南 · 发表于 2009-12-11 16:55:40

Very good, nice, thank you!

阿南 · 发表于 2009-12-16 10:50:52

飞船能把所有电源电压值控制在3.3V不?

阿南 · 发表于 2009-12-16 10:51:57

包括运放,而且是单电源供电的

宇宙飞船 · 发表于 2009-12-16 11:56:01

功放选用8脚3V供电的 TDA7050 就OK 啦。

阿南 · 发表于 2009-12-16 12:02:08

3V的电源好设计.TDA7050有什么不同不?性能\价格

宇宙飞船 · 发表于 2009-12-16 12:22:47

常用，电压低，容易购买。

阿南 · 发表于 2009-12-28 16:00:30

飞船MIC电路图C2的值是多少?
另外,这些值还能不能调整?方便备料

宇宙飞船 · 发表于 2009-12-29 01:47:24

手工计算太烦了，用EWB仿真一下确定吧。
其实那个电路不适合量产的，三极管的离散性太大，并且动态范围太榨和难以控制，业余DIY 玩玩还可以。
