设置宽带跨导型运算放大和缓冲器OPA660静态电流的控制环路电路

发布时间:2011-4-18 10:39    发布者:circuit_share
关键词: OPA660 , 缓冲器 , 静态电流 , 宽带跨导型 , 运算放大

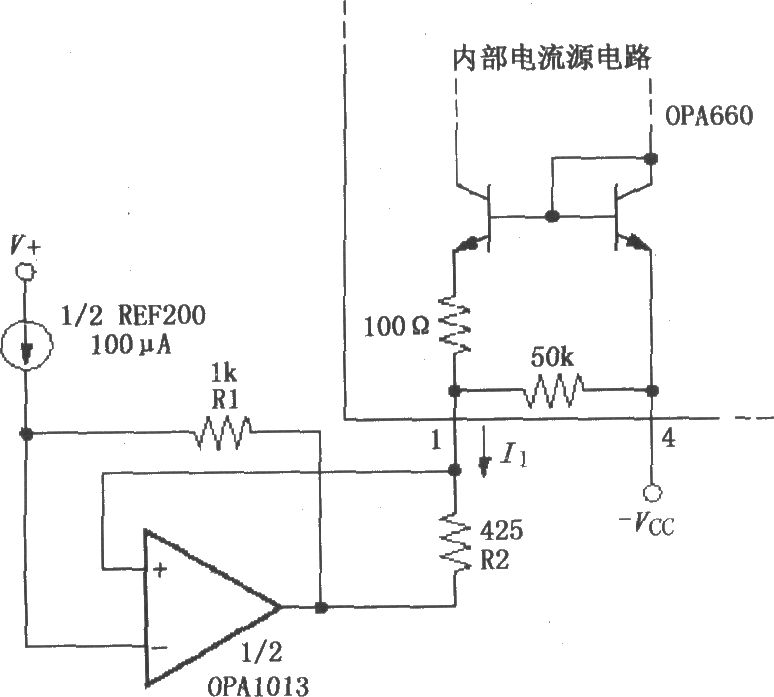

如图所示为设置OPA660静态电流的控制环路电路。采用l/2REF200基准电流源与运放OPA1013在R1上产生100mV电压,环路迫使在R2同样也产生100mV电压,OPA660总的静态电流约为85I1,I1为流出1脚的电流。由于温度对内部电流源影响很小,这个控制环路总的静态电流几乎为常数,即Io=85I1=85(10μA)·R1/R2=20mA。图中应用电路控制总的静态电流比采用外部固定电阻RQ控制总的静态电流更为精确。如需进一步对静态电流控制,建议采用自动增益控制AGC电路、AC性能动态控制电路及压控振荡电路。要求输入共模范围和输出摆幅接近V-,因此选用OPA1013。
