RCV420基本电源和信号连接电路

发布时间:2011-4-14 11:26    发布者:circuit_share
关键词: RCV420 , 基本电源 , 连接电路 , 信号

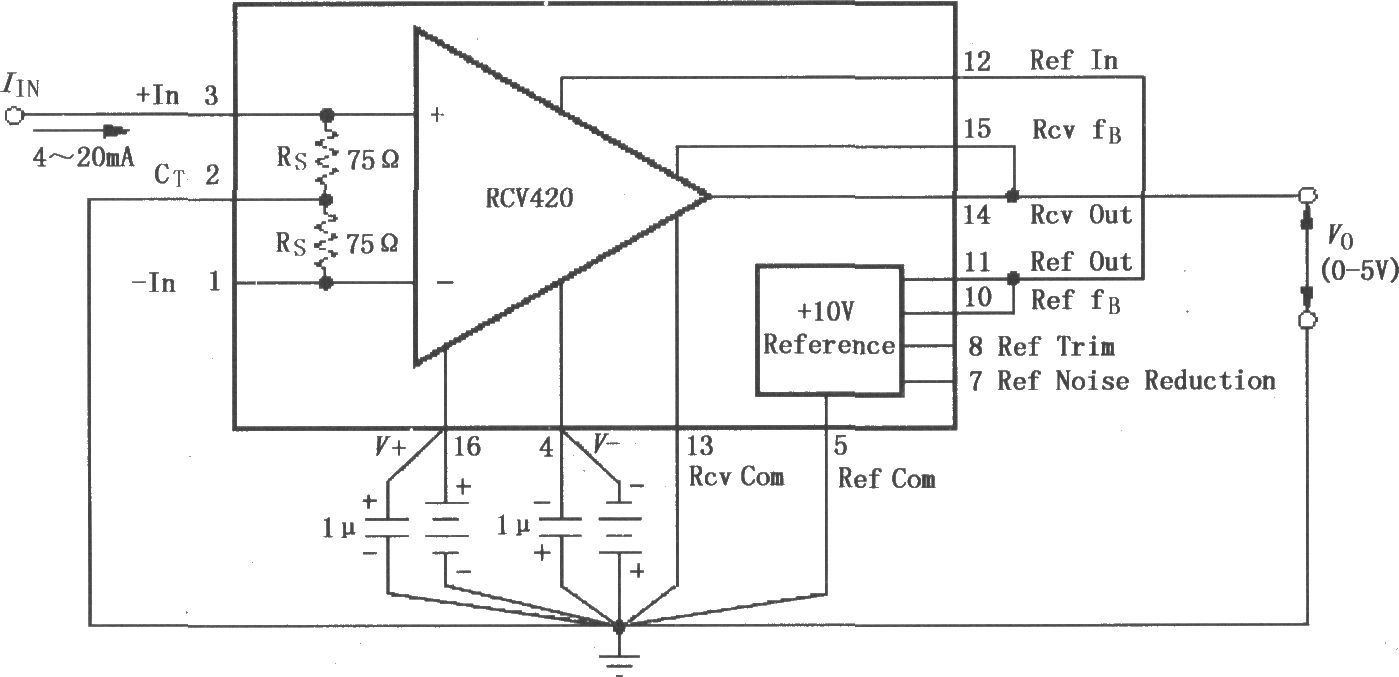

如图所示为RCV420基本电源和信号连接电路。该电路采用双电源供电,电源去耦电容采用1μF钽电容。为避免外电路造成的增益和CMR误差,设计电路板时应尽可能将去耦电容靠近放大器引脚。按图所示接地,应使接地电阻尽可能小。输入信号根据其极性既可以接 In端也可以接-In端。为了所需的电平移位,电压基准输出端Ref Out应接到电压基准输入端Ref In。如果电压基准输入端不用电平移位,则该脚应接地以维持高的共模抑制比。
