TDA6120Q的具有反馈因数1/83的测试电路

发布时间:2011-4-8 10:54    发布者:circuit_share
关键词: TDA6120Q , 测试电路 , 反馈因数

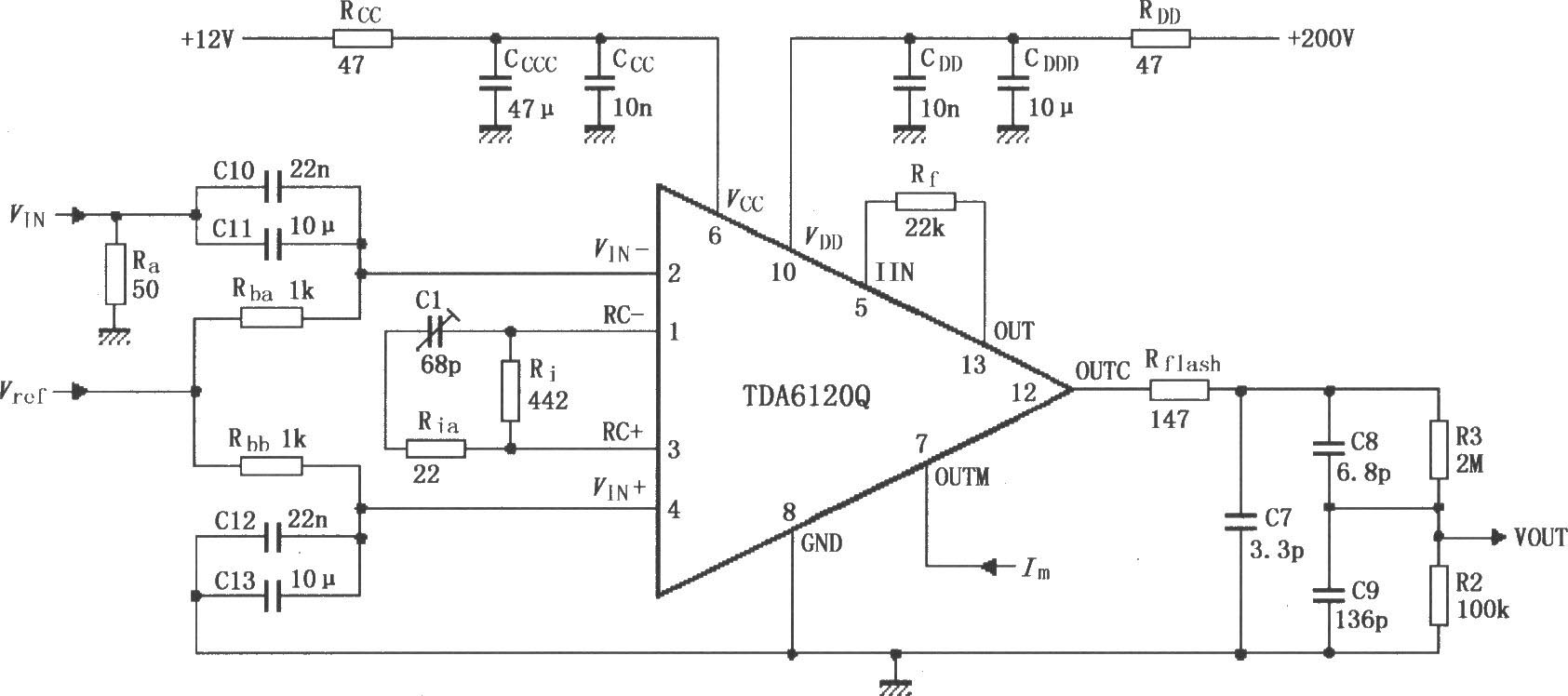

如图所示为TDA6120Q的具有反馈因数1/83的测试电路。输入信号Vi经由Ra、C10、C11组成的输入网络进入TDA6120Q的2脚,2脚与4脚分别是内部差分输入级的反相输入端和同相输入端,放大后的信号从12脚输出,经过由Rflash、R2、R3、C7、C8、C9组成的网络输出。13、5脚之间电阻Rf为反馈网络,起扩大输出动态范围作用。1、3脚之间电阻Ri、Rin及电容C1构成预加重网络。输出端电阻Rflash作为阴极放电保护,当高电压放电时,起到限制电流和限制电压作用。Vcc(6脚)、VDD(10脚)必须加去耦电容,去耦电容由高频特性好的瓷介电容与电解电容并联组成。
