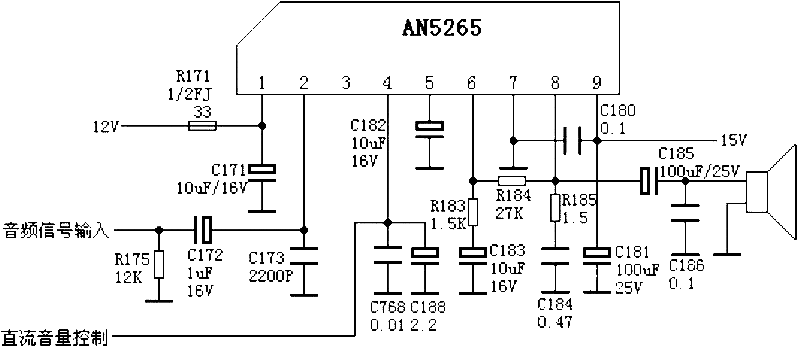

AN5265伴音电路

发布时间:2011-4-7 09:54    发布者:电路图分享
关键词: AN5265 , 伴音电路


AN5265引脚功能及参考电压


1脚:12V——前置级电源


2脚:5V——音频信号输入端


3脚:0V——静音控制端(高电平时静音)


4脚:0.1V——音量控制电压输入端


5脚:7V——滤波端


6脚:7.4V——负反馈输入端


7脚:0V——地


8脚:7.5V——功率放大器输出端


9脚:15V——功放级电源
