LA4287伴音电路
发布时间：2011-4-7 09:54
发布者：电路图分享

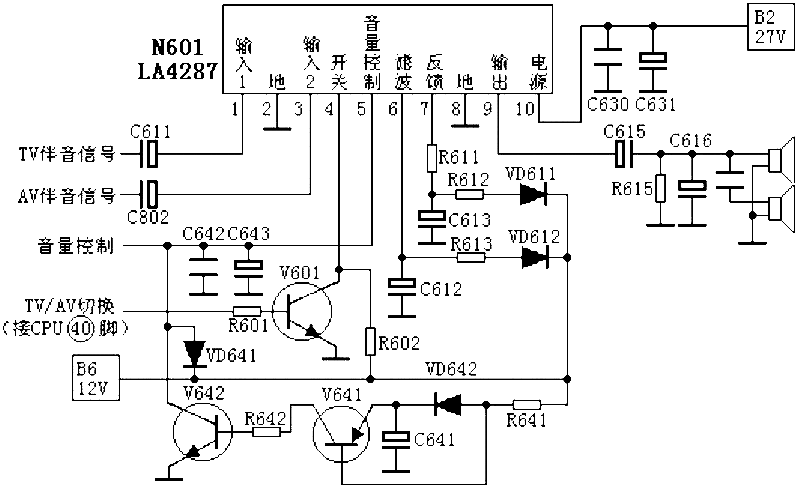

 TV伴音信号从N601的（1）脚输入，AV伴音信号从N601的（3）脚输入，CPU（40）脚输出的TV/AV的切换信号经R601送到V601的基极，由V601倒相后控制N601的（4）脚，经内部选择后从N601的（9）脚输出音频信号，推动喇叭发声。 V641、V642组成关机伴音静噪电路：正常开机时，12V电压经R641加到V641的基极，又经VD642加到V641的发射极，由于有VD642的存在，因而V641的基极电压比发射极电压高0.7V，V641截止，V642也截止，此回路对音量控制无作用，这时，C641上被充上近12V的电压。当关机后，12V电压消失，此时由于C641上充有12V电压，因而V641的基极电压比发射极电压低，V641导通，V642也导通，音量控制电压被短路接地，实现了关机静噪。 LA4287引脚功能及参考电压： 1脚：6.3V——信号输入1 2脚：0V——地 3脚：6.3V——信号输入2 4脚：2.1V——信号切换开关 5脚：0.67V——音量控制电压输入 6脚：9.8V——滤波 7脚：9.8V——反馈 8脚：0V——地 9脚：9.9V——输出 10脚：21V——电源 |
