兼具12位PWM、点校正及诊断功能的30 V、40 mA、16通道LED驱动器（奥地利微电子）
发布时间：2011-4-6 11:35
发布者：嵌入式公社
关键词：
LED驱动
|

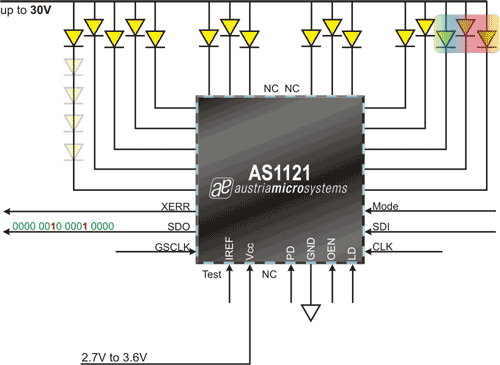

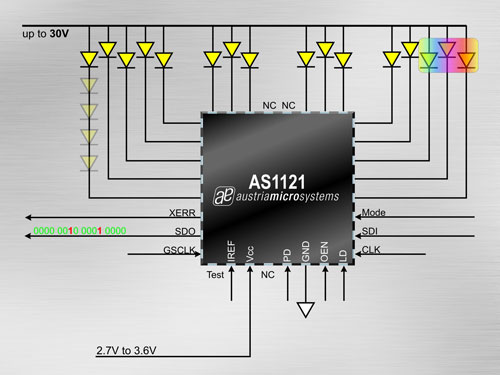

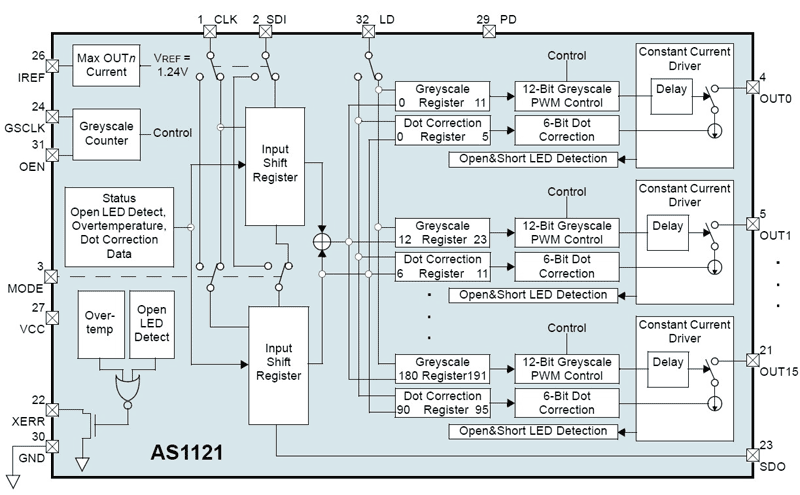

奥地利微电子推出AS1121 16通道LED驱动器。该驱动器的电压为30 V，电流为40 mA，带有12位脉冲宽度调制（PWM）、点校正及诊断功能。其30V的LED供电电压，使AS1121与其他替代器件相比，减少了外部支持元件数量，可以直接用于24V（或更高）的电源电压。 AS1121 LED驱动器专为满足高端LED电视墙对高质量画面的需求而设计。它同时也能用于显示器和电视的LED背光驱动，或用于生成环境光模式。AS1121的6位点校正功能适用于体育场显示屏、户外及室内显示屏、公共交通显示屏、路牌及LED电视墙等全彩色LED显示器。 AS1121是一个16通道恒流吸入LED驱动器。16通道中每个通道都可以单独通过一个运行在10 MHz的4096步灰阶PWM亮度控制（相当于68亿色）进行调整，并通过一个64阶恒流吸入进行点校正。点校正电路可以调整每个通道的LED典型亮度变化。灰阶控制及点校正电路可通过SPI兼容串行接口访问。单个外部电阻可设置全部16个通道的最大电流值。LED开路检测功能可指示一个或多个输出中损坏或断开的LED。AS1121的其他功能包括过温信号及关断引脚，可以使AS1121 LED驱动器IC进入40 nA待机模式。 奥地利微电子AS1121 16通道LED驱动器的降噪功能使敏感LED应用的构建更加容易。此外，为预防高浪涌电流，AS1121还提供一个可控的4通道输出分组延迟。即使在PWM周期最短，同时还减少电流峰值，有时电容器产生听觉噪声的情况下，受控延迟也可保持最佳的图像质量。对于EMI敏感的应用来说，升降时间可在出厂时进行编程。 AS1121 LED驱动器IC，可与奥地利微电子先前推出的AS1112硬件兼容，并适用相同的软件。 AS1121 LED驱动器采用5x5 mm 32引脚TQFN封装，工作电压为3.3V，工作环境温度为-40至85°C。 价格及供货 AS1121 16通道LED驱动器已可供货，单价为每千片1.2美元。 技术支持 现可提供AS1121 LED驱动器12位PWM演示板，价格请洽奥地利微电子。更多有关AS1121的信息或预定样品，请访问www.austriamicrosystems.com/LED-driver/AS1121。
|
