H6118 SOT89-5完全替代PT4205 PT4115 PT4119无需改板 高精度，低价格

用芯出发

概述

H6118是一款连续电感电流导通模式的降压型 LED 恒流驱动器，用于驱动一个或多个 LED 灯串。

H6118工作电压从5.5V 到 60V，提供可调的输出电流，输出电流可达到 1.2A。

H6118根据不同的输入电压和外部器件， 可以驱动供高达数十瓦的 LED。

H6118内置功率开关，采用高端电流检测电路，以及兼容 PWM 和模拟调光的调光脚 DIM。

H6118当 DIM 脚电压低于 0.3v时输出关断，进入待机状态。

H6118内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。

H6118采用优异的电路架构使得在低压差工作时输出电流无过冲，提高 LED工作寿命， 采用优异的恒流电路具有优异的负载调整率和线性调整率。

H6118采用 SOT89-5 和 ESOP8 封装。封装底部 PAD 接 GND。

特点

◆输出电流可达：1.2A

◆高效率：97%

◆优异的负载调整率和线性调整率

◆高端电流检测

◆辉度控制频率：20KHz

◆滞环控制，无需环路补偿

◆工作频率：1MHz

◆电流精度：±3%

◆宽输入电压：5.5V~60V

◆智能过温保护

◆低压差无过冲

◆LED 备用灯，信号灯

◆低压 LED 射灯代替卤素灯

H6118可以直接替代完全替代PT4115 PT4205 SN3360 SN3350 SN3351 MT7201CMT7201C+无需改板子，并且可做到市面上最低的价格，最优性能以及可以做到更优的调光效果

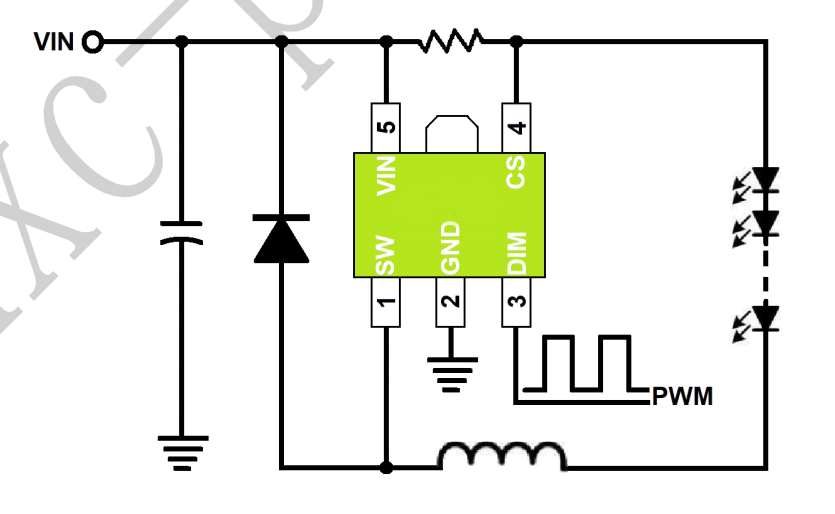

应用原理图：
