如何将示波器信号完整数据导入Matlab进行分析
发布时间：2020-10-27 14:28
发布者：Micsig麦科信

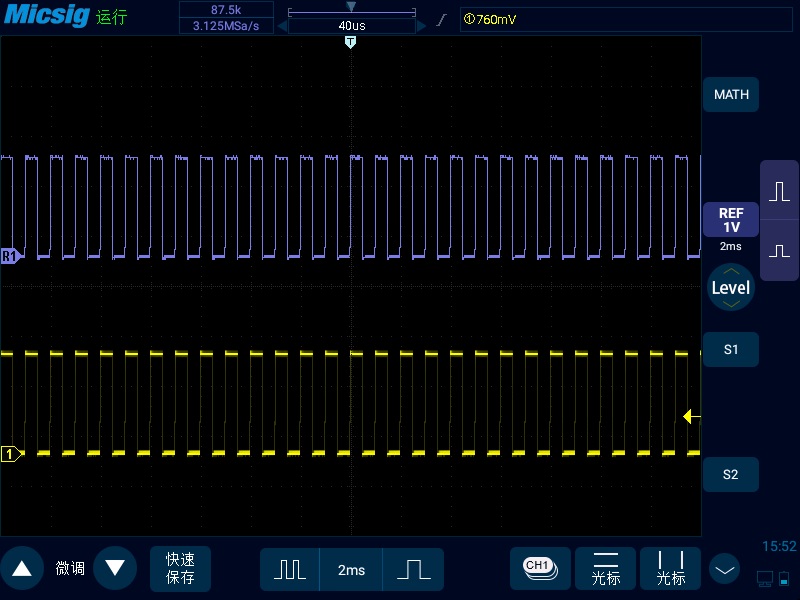

WAV是数据文件保存的第一种方式，它会将当前通道显示的波形数据进行抽样后保存为二进制文件。以WAV格式保存到本地或者外部存储器中的数据，可在本机通过REF参考通道调用打开、查看、缩放等。 如下图就是将通道一保存为参考通道的显示结果，可以看到参考通道的数据为87.5K，和原始28M数据相比是有比较大差别的。而且数据无法进行计算分析。
CSV是数据文件保存的第二种方式，它会保存示波器当前通道的波形数据， 以CSV格式存到示波器内部存储或外部存储器U盘中，CSV是一种逗号分隔值文件格式，其文件以纯文本形式存储表格数据，它会将需要的二进制数据转换成ASCII码，以ASCII码数据进行保存，可用 Excel、Access或者文本文件等软件打开，示波器本机是不可调用的。 下图是用 Excel 打开第一张波形图保存成CSV文件后的界面，下部分是以 D、E 两项为坐标合成的折线图：

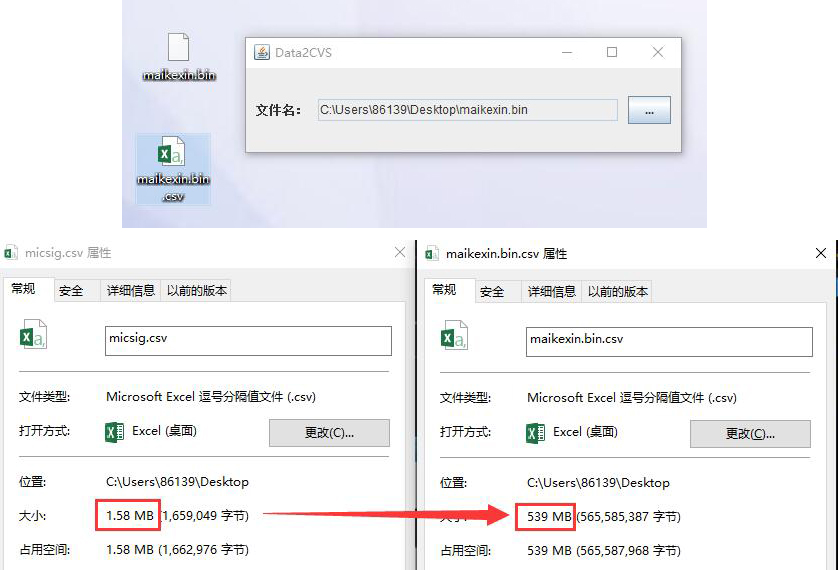

但是这里有一点要注意的是，第一张波形图的信号数据是28M，但导出的excel却只有87500行数据。事实上，无论是WAV格式还是CSV格式，得到的数据都不是完整的28M，而是从完整的数据里采集一部分得到的结果。28M的数据，按道理应该有28000000行数据，和导出的CSV差了320倍。 那么对于个别需要将一屏28M的波形数据完整保存下来的用户，示波器还有另外一种格式，也就是BIN格式。保存一个含有87500行数据的CSV文件大概需要2秒，如果要保存一个28M数据的CSV文件，难道要等示波器半天吗？BIN格式就是解决这个问题的，示波器保存BIN格式同样只需要几秒，然后我们可以通过一个麦科信示波器官方的BIN转CSV小软件，将运算压力交给电脑。整个操作流程不到30秒。
这样我们就得到了完整的两千八百万行数据，但是这么庞大的数据量，用excel是无法处理的，excel本身就最多只能创建1048576行数据。
因此像这样大数据的处理，我们需要用更专业的软件，比如Matlab。我们打开Matlab，选择导入数据，选中包含完整数据的csv文件，可以看到在Matlab里导入的是28M的完整数据。将选中的时间和数值数据导入到Matlab工作区，就可以进行各种科学数据分析与计算。
如上图是根据工作区的变量（即刚才导出的时间和数值数据）生成波形图对数据进行复杂的科学运算，还有利用Simulink对信号进行FFT分析。除了Matlab，像Mathematica、Maple等数学软件也可以进行数据计算与分析，有兴趣的可以自己了解下。 |
