东芝推出新款采用PWM控制的双H桥直流有刷电机驱动IC，推荐应用为移动设备和家用电器
发布时间：2020-10-23 20:21
发布者：eechina

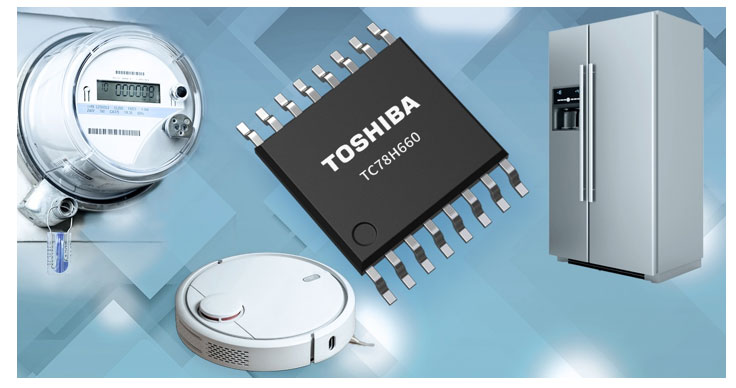

东芝电子元件及存储装置株式会社（“东芝”）推出H桥电机驱动IC“TC78H660FNG”，且采用了TSSOP16封装和广泛使用的引脚分配。这是东芝直流有刷电机和步进电机驱动产品系列中的最新成员，适用于包括移动设备和家用电器在内的众多应用。
东芝的新一代DMOS工艺让TC78H660FNG能够在最大额定值为18V／2.0A[1]时实现低至0.48Ω的导通电阻，较东芝的现有产品发热更低。 新款驱动内置了用于驱动内部逻辑电路的稳压电源，可使用2.5V至16V的单电源来驱动电机。其应用范围广泛，其中包括由3.7V锂离子电池供电的移动设备、5V USB供电的设备以及由12V电压供电的家电系统设备。此外，它也支持1.8V的低压接口。 特性： 单电源驱动，简单的PWM控制 导通电阻低，较东芝的现有产品发热更低（Ron＝0.48Ω（高侧＋低侧：典型值）@VM＝12V，Ta＝25℃） 电流消耗低（超低待机电流：0.1A或更低@Ta＝25℃） 应用： 电池供电移动设备，包括机器人和玩具；家用电器，包括冰箱、智能电表等 主要规格：
|
