ADI公司推出可增强功能、性能和易用性的无混叠ADC
发布时间：2020-10-22 22:19
发布者：eechina
Analog Devices, Inc. (ADI)今日宣布推出AD7134无混叠模数转换器(ADC)，可以大幅简化前端设计，加快精密DC-350kHz应用上市的时间。传统的精密数据采集信号链设计非常耗费时间，因为设计人员需要在抗混叠滤波器要求、无源元件容差、相位和增益误差，以及高速ADC驱动要求之间实现平衡。AD7134采用全新的精密ADC架构，从根本上改变了整个设计过程。新器件无需再使用抗混叠滤波器，其阻性输入大幅简化了ADC驱动设计。
• 下载数据手册、申请样片和订购评估板： https://www.analog.com/cn/products/ad7134.html#product-overview • 通过在线技术支持社区EngineerZone™联系工程师和ADI产品专家：http://ez.analog.com • 观看关于AD7134的视频：https://www.analog.com/en/educat ... /6194319396001.html • 阅读关于AC和DC数据采集信号链的技术文章：https://www.analog.com/cn/analog ... ains-made-easy.html

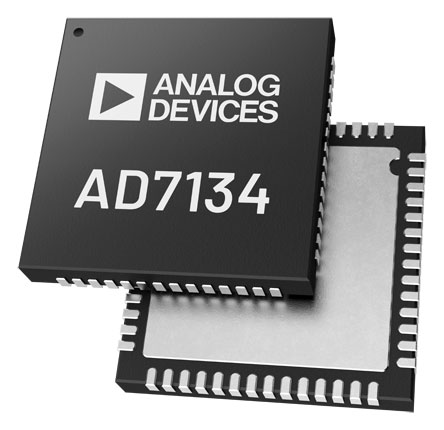

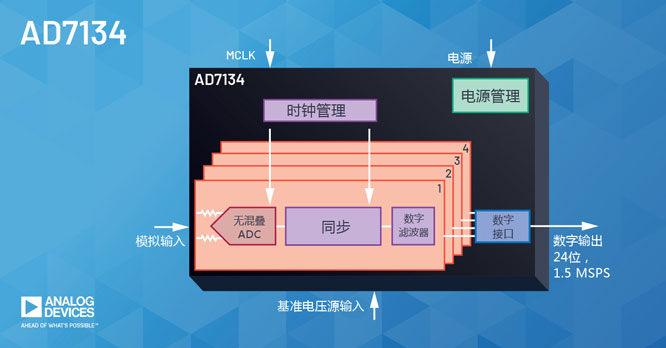

AD7134是一款四通道24位精密ADC，输出数据速率的范围为10SPS至1.5MSPS。其本身具备高达102 dB的抗混叠能力，无需使用外部抗混叠滤波器，因此所需无源元件和有源元件分别减少60个和5个。相比典型的替代方案，电路板面积缩小70%。异步采样速率转换器可以简化多器件同步，让用户能够轻松实现稳定的采样系统，并简化隔离要求。 AD7134的主要特性： • 无混叠：一般固有高达102.5dB的抗混叠抑制功能 • THD：一般为-120dB（非常适合用于AC、振动或声学测量） • 108dB动态范围（ODR = 374kSPS） • 多个线性相位数字滤波器选项（使用SINC6实现低延迟，使用FIR实现通带平坦度） • 失调误差漂移：0.7uV/C（典型值） • Gain drift: 2ppm/C typical • 增益漂移：2ppm/C（典型值） |
