LED灯带灯条驱动ICNU501,LED照明IC 1A030,1A035,LED恒流IC 1A045.1A050

发布时间：2020-10-13 10:40 发布者：vmxnl

关键词： PWM调光驱动ICNU501 , NU501调光应用 , LED照明恒流ICnu501

LED灯带PWM调光驱动IC首选数能NU501-1A050-1A055-1A060

NU501 -1AXXX升级版规格书.pdf (1.18 MB)

NU501线性恒流驱动IC,专用于LED灯条，LED模组，汽车车灯模组/灯条，LED广告灯条，高端LED高铁/地铁照明，高端LED火车照明, UVC紫外杀菌灯方案。。。。

应用年份：2020+

包装：3000一盘

产地：台湾

封装：SOT23-3 NU501产品特性：低压差，高精度，台产产品，IC内部增设有过温保护功能，

工作取电范围光，电源电流低
更小的耗电
更快的启动速度
过温保护
超低的IC压降
支持VDD段PWM调光

最简易之线性定电流组件

10mA~240mA 单通道，3 支封装脚位，定电流驱动器

固定电流设计，不需要外加电阻设定电流

宽电源电压范围 3V ~ 24V

±4% 电流精度

低输出端电压降

IPN = 20mA → VPN ≒ 0.3V

IPN = 60mA → VPN ≒ 0.35V

支持 3kHz PWM 调光

芯片接面工作温度 -40℃ ~ 125℃

电源及负载调变率 0.1%/V

线性过温保护

SOT23-3/SOT89 无铅环保封装

深圳市诚信联科技古/S 13249827170(微信同步）

网友评论

wx18088888100 发表于 2020-10-13 10:49:38

vmxnl 发表于 2020-11-3 09:58:05

低压灯带线性恒流IC NU501是一款输出定电流、高性价比的单通道LED恒流驱动芯片，具有宽电源电压范围输入特点
台湾数能NU501-C版系列专用于LED灯条，LED模组,LED广告灯箱，LED高端火车照明，LED轨道灯照明，。。。。低压差高精度恒流，定电流输出，目前有多种电流可选，小电流SOT23-3封装：1C018 1C020 1C30 1C40 1C050 1C55 1C060
大电流SOT89封装： 1C100 1C120 1C150 1C240 1C300

vmxnl 发表于 2020-12-1 09:32:42

NU501(台湾数能原装进口产品)
特色：1：低压差
      2：高精度恒流
      3：定电流输出
      4：台湾产品
      5：IC内部有过温保护功能

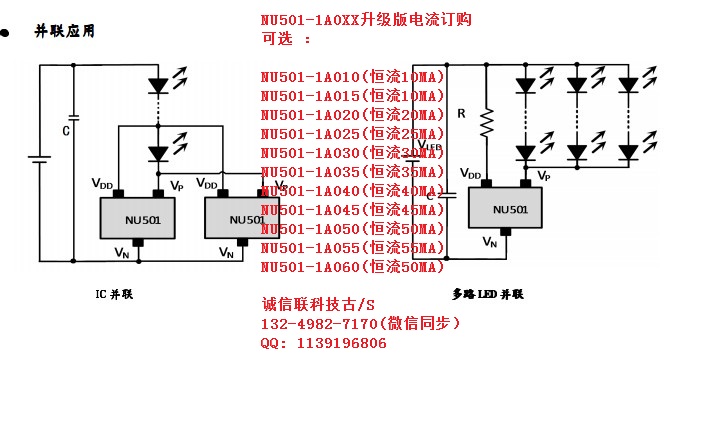

      6：适用于多串多并，直接串连，
7:  30V高耐压

vmxnl 发表于 2020-12-7 17:17:22

LED低压灯带灯条一般是12V,24V 36V,48V输入，市面上很多都是需要外围电子元器件，台湾数能推荐一款零外围元件，简易方便，.高精度恒流，低压差，耐压高达30V,定电流输出的LED线性恒流ICNU501。电流最小10MA-240MA可选。60MA以内下封装为SOT23-3,60MA以上为SOT89封装。

vmxnl 发表于 2020-12-24 16:47:56

特色：1：低压差
      2：高精度恒流
      3：定电流输出
      4：台湾产品
      5：IC内部有过温保护功能
      6：适用于多串多并，直接串连，

vmxnl 发表于 2021-1-12 17:12:58

NU501：
1：最低启动电压（0.4V）
2：电流精度为+-3%
3：可设定电流/固定电流 15/18/20/25/30/35/40/45/50/55/60
4：特色保护功能，A系列自带漏电保护/压降超过12V电流上调10%。
5：封装成式，SOT23-3/SOT89

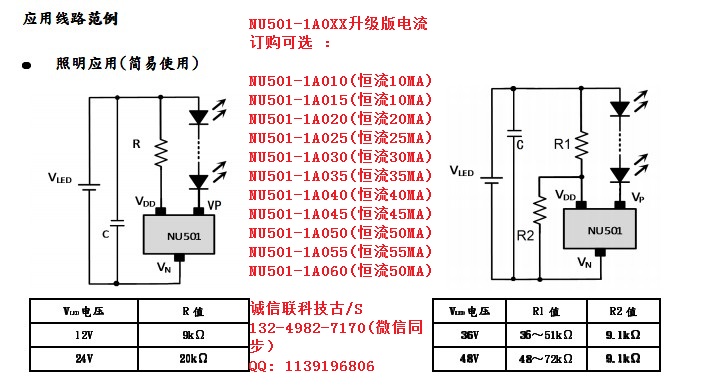

6：特点，零外围，经典上拉电阻取电。

vmxnl 发表于 2021-1-13 10:49:37

NU501应用于软灯条，硬灯条，单色上应都有很好的表现，是取代传统电阻的最佳选择。

vmxnl 发表于 2021-1-20 09:29:54

NU501是一款线性定电流IC，品种为10-240mA，小电流SOT23-3封装NU501-1A010,1A015,1A018,1A020,1A025,1A030,1A035,1A040,1A045,1A050,1A055,1A060,20mA以上每5mA分为一档，SOT89封装的有80mA,100Ma,120Ma ,150Ma,240mA具有应用简单，

vmxnl 发表于 2021-1-20 14:51:58

vmxnl 发表于 2021-3-17 15:37:26

定电流恒流ICNU501应用于LED线形灯（LED线性灯/LED线条灯）、LED灯条、LED灯带、LED霓虹灯和LED线形UVC杀菌消毒灯等产品

vmxnl 发表于 2021-5-24 16:55:29

LED UVC软灯带恒流IC NU501-1A020 SMD3535 低压12V 消毒杀菌灯带驱动芯片NU501-1A040

vmxnl 发表于 2021-6-28 11:47:25

vmxnl 发表于 2021-7-27 10:55:47

台湾数能NU501-1AXXX(升级版)全系列恒流IC电流分档

NU501-1A010 (恒流10mA SOT23-3)

NU501-1A015 (恒流15 mA SOT23-3)

NU501-1A020 (恒流20 mA SOT23-3)

NU501-1A025 (恒流25 mA SOT23-3)

NU501-1A030 (恒流30 mA SOT23-3)

NU501-1A035 (恒流35 mA SOT23-3)

NU501-1A040 (恒流40 mA SOT23-3)

NU501-1A045 (恒流45 mA SOT23-3)

NU501-1A050 (恒流50 mA SOT23-3)

NU501-1A055 (恒流55 mA SOT23-3)

NU501-1A060 (恒流60 mA SOT23-3)/ (SOT89)

vmxnl 发表于 2021-9-6 10:27:37

24V 15-60mA单通道线性恒LED驱动芯片

vmxnl 发表于 2021-10-19 11:28:42

定电流恒流源IC NU501产品应用场景：
一般 LED 照明
LCD 背光
商业照明
LED灯条、灯带、模组、筒灯，、格珊灯
LED广告灯箱， LED柜台灯， LED 手電筒/閃光燈，
商场广告灯箱模组，广告亮化产品
RGB 装饰灯
UVC,UVA 深紫外杀菌消毒LED灯
高端出口LED产品，LED轨道照明灯，火车照明
.。。。。。。。。应用广泛
定电流恒流ICNU501应用于LED线形灯（LED线性灯/LED线条灯）、LED灯条、LED灯带、LED霓虹灯和LED线形UVC杀菌消毒灯等产品

vmxnl 发表于 2022-2-16 14:42:46

台湾数能NU501-1C0XX C版本系列电流分档：
NU501-1C015  (恒流10MA  SOT23-3)    NU501-1C100  (恒流100MASOT89)
NU501-1C018  (恒流18MA  SOT23-3)    NU501-1C120  (恒流120MASOT89)
NU501-1C020  (恒流20MA  SOT23-3)    NU501-1C150 (恒流150MASOT89)
NU501-1C025  (恒流25MA  SOT23-3)    NU501-1C240 (恒流240MASOT89)
NU501-1C030  (恒流30MA  SOT23-3)    NU501-1C300  (恒流300MASOT89)
NU501-1C040  (恒流40MA  SOT23-3)
NU501-1C045  (恒流45MA  SOT23-3)
NU501-1C050  (恒流50MA  SOT23-3)
NU501-1C055  (恒流55MA  SOT23-3)
NU501-1C060  (恒流60MA  SOT23-3)
NU501-1C080(恒流80MA SOT89)
晶片特性

vmxnl 发表于 2023-7-28 09:59:20

NU501是一种恒定电路电流器件，应用于任何恒流场合，特别适合于LED照明产品，比如LED灯管、LED球泡、LED灯条、LED汽车灯、LED信号灯、LED面板灯、LED指示灯、LED特种灯等等
