充电桩检测-充电桩综合检测仪XL-952
发布时间：2020-9-28 09:23
发布者：星龙科技
|

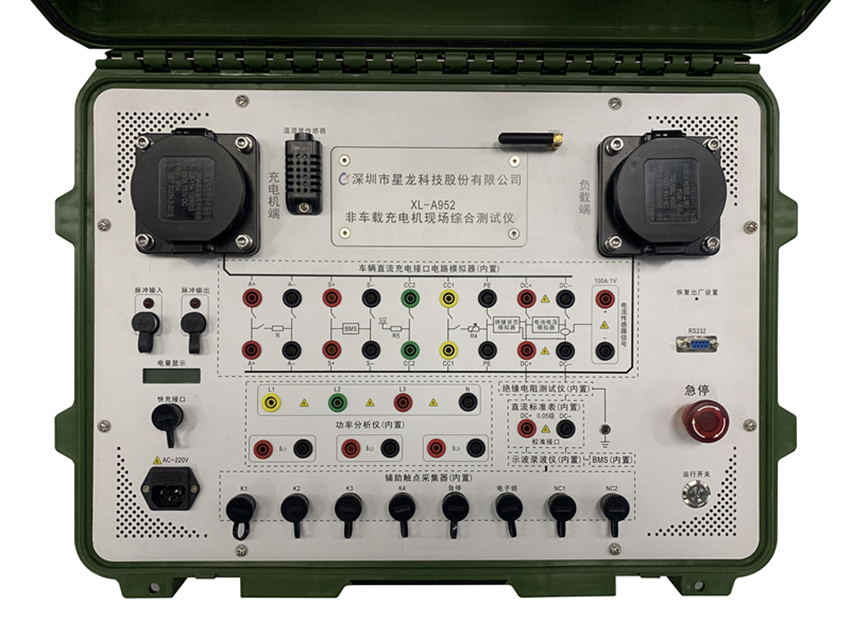

XL-952非车载充电机现场综合测试仪集成了现场校验仪、功率分析仪、示波录波器、BMS模拟器软件、车辆直流接口电路模拟盒、绝缘电阻测试仪等部分功能，配合负载，满足计量检定、互操作性检测、协议一致性检测的测试需求，并满足国网45号文件验收阶段、运行阶段的检测项目的要求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。在技术上XL-952使用各种最前沿的技术使设备高性能化，比如24Bit的sigma-deltaAD、进口高稳定度零磁通互感器以及主频500M的双核DSP使其性能无比卓越。
主要特点 l 内置录波模块，具备8通道录波功能，支持全局波形和事件波形，自动捕获故障时刻； l 具备数据库功能，测试记录自动生成，可通过编号、日期多种方式进行查询导出； l 具备项目编辑功能，检定项目可选，过程自动检测，自动计算检定所需的最小时间及最小电能，为客户省时省钱省心； l 内置绝缘电阻测试模块，一体化设计，无需繁琐接线，安全高效； l BMS模拟器功能，配合负载箱可实现工作误差、显示误差检定点的检定； l 内置WIFI模块，可以实现数据自动上传，远程控制等功能； l 具备多种供电方式，内置大容量锂电池，户外免电源接入，正常可工作8小时以上，且电池采用可拆卸设计； 测试项目表1. 《JJG 1149-2018电动汽车非车载充电机检定规程》
表2. 《GB/T 34657.1-2017》传导充电互操作性测试项目 序号 测试项目 对应章节 备注 1 D0.0001充电模式和连接方式检查 6.1 2 D0.1001 连接确认测试 6.3.2.1 3 D0.2001 自检阶段测试 6.3.2.2 4 D0.3001 充电准备就绪测试 6.3.2.3 5 D0.4001 充电阶段测试 6.3.2.4 6 D0.5001 正常充电结束测试 6.3.2.5 7 D0.6001 充电连接控制时序测试 6.3.3 8 D0.4501 通信中断测试 6.3.4.1 9 D0.4502 开关S断开测试 6.3.4.2 10 D0.4503 车辆接口断开测试 6.3.4.3 11 D0.4504 输出电压超过车辆允许值测试 6.3.4.4 12 D0.2501 绝缘故障测试 6.3.4.5 13 D0.4505 保护接地导体连续性丢失测试 6.3.4.6 14 D0.4506 其他充电故障测试 6.3.4.7 15 D0.4101 输出电压控制误差测试 6.3.5.1 16 D0.4102 输出电流控制误差测试 6.3.5.2 17 D0.4103 输出电流调整时间测试 6.3.5.3 18 D0.5101 输出电流停止速率测试 6.3.5.4 19 D0.3101 冲击电流测试 6.3.5.5 20 D0.6002 控制导引电压限值测试 6.3.6.1 表3. 《GB/T 34658-2017》通信协议一致性测试项目 |
