220V转12V5V500mA电源IC

H15307552271

220V转12V5V500mA电源IC

一、220V转12V5V500mA电源IC产品描述
AH8669是一款非隔离型、高集成度且低成本的PWM功率开关，适用于降压型和升降压型电路。AH8669采用高压单晶圆工艺，在同一片晶圆上集成有650V高压MOSFET和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的5V默认输出。交流220转5V，交流转5V在芯片内部，振荡器频率固定为31kHz且带有抖频功能，在保证输出功率的条件下优化了EMI效果。交流220转12V，交流220V转5V，交流转5V同时芯片设计有轻重载模式，可轻松获得低于50mW的待机功耗。AH8669集成有完备的保护功能:VDD欠压保护，逐周期电流限制、过热保护、过载保护和短路保护等。
二、220V转12V5V500mA电源IC主要特点
1、高精度5V默认输出（交流220转12V，交流转5V）。
2、集成650V高压MOSFET和高压启动电路。
3、超低PCB成本。
4、支持降压和升降压电路。
5、开关式峰值电流模式控制。
6、超低待机功耗小于50mW。
7、超低工作电流，支持小VDD电容。
8、集成31KHz带抖频功能振荡器。
9、集成软启动电路。
10、集成式保护功能:过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、前沿消隐(LEB)、VDD欠压保护。
11、可选封装SOP-8。
（一）保护功能介绍：
1、过载保护(OLP)、 短路保护(SLP)
当过流或短路情况发生时，输出电压和VDD将降低，如果在128ms (典型值)的时间内每次振荡器的周期里高压MOSFET都被开通，则芯片识别此情况为过流或短路故障已发生，并停止开关动作之后进入自动重启模式(如下描述)。
2、过热保护(OTP)
交流转5V内部集成的过热保护电路会检测芯片的芯，片结温，当芯片结温超过155度(典型值)时系统进入到自动重启模式(如下描述)。
3、自动重启保护
交流220转5V，交流转5V当过流或者过热故障发生时，芯片进入到自动重启，和VDD振荡模式中。在此过程中高压MOSFET不允许导通，同时VDD电容上电压持续在11.87V 和12.38V之间振荡。通过芯片内部数字计数器对振荡周期的计数，当振荡周期数超过511次时芯片退出保护模式并重新开始工作。如果故障解除，系统开始正常工作;否则系统再次进入振荡模式。
三、220V转12V5V500mA电源IC参数






四、220V转12V5V500mA电源IC典型应用：
，交流转5V、小家电电源、控制板电路、各种续电器小家电模块等供电方案（图1、图2）。

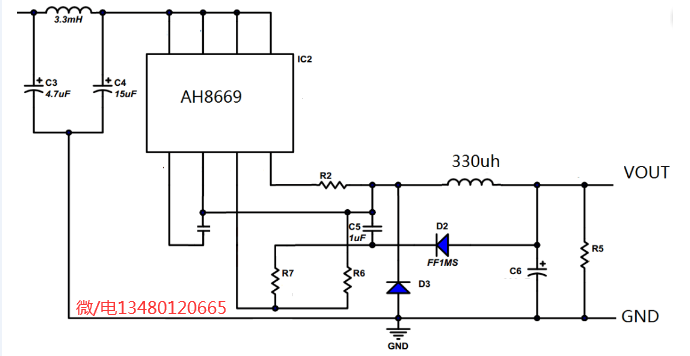

五、220V转12V5V500mA电源IC电路图
