不检测输入电压可以实现“功率系数校正”吗？
发布时间：2020-9-7 14:43
发布者：傲壹电子

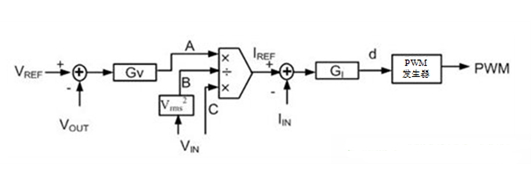

【导读】功率系数校正（PFC）强制输入电流跟随输入电压（VIN），使所有电气负载像电阻一样。这一过程需要检测输入电压，根据检测调整电流基准。电流环会按该电流基准调整输入电流。这称作平均电流模式控制，如图1所示。

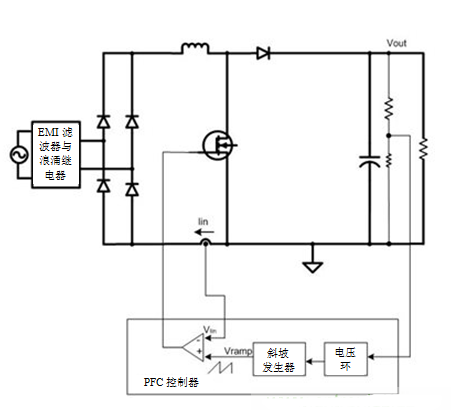

图 1：PFC平均电流模式控制 市场上有许多低总谐波失真（THD）商业PFC控制器使用这种平均电流控制算法。然而，这些PFC控制器需要一个专用引脚来检测VIN，需要精密模拟乘法器用于调整电流基准。 另一个PFC控制算法近来十分流行，该方法不需要检测VIN，但是仍然可以提供平均电流模式控制。TI的UCC28180就属于这一类产品。因为不使用VIN检测引脚和精密模拟乘法器，UCC28180的封装更小，从而降低了系统成本，而且使用非常简便。 但是，当我们把UCC28180介绍给设计者时，很多时候得到的第一反应是：“什么？不检测VIN？那是如何工作的？”本文将尝试回答这一问题。 图2为UCC28180使用的算法。低带宽电压环调节输出电压。测量的输入电压为VIin，锯齿波电压为Vramp。Vramp大小与电压环输出成正比。由于PFC采用升压拓扑结构，输入电压信息已经存在，但是被隐藏了。图2所示的控制算法使用了隐藏信息。

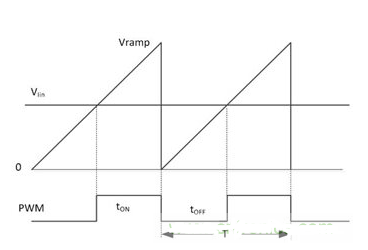

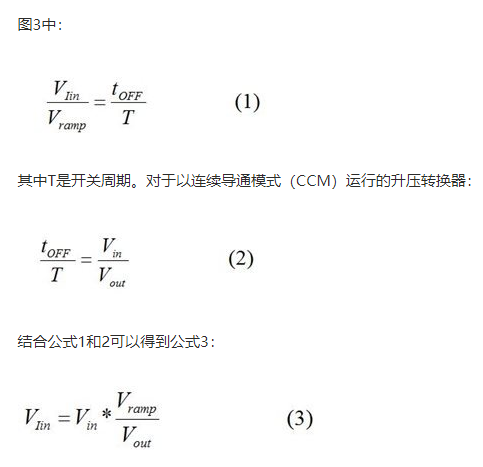

图 2：不检测VIN的PFC PWM输出信号由内部时钟触发，在开关周期初期总是从低电平开始，如图3所示。PWM输出保持低电平，直到线性上升的Vramp与Vin电压相交。该Vramp/Vin的交点决定了开关关断时间tOFF。
图 3：PWM发生器
|
