纳米软件案例之LED自动测试系统
发布时间：2020-9-3 11:53
发布者：namisoft
|
项目背景 北京某大学是新中国为“培养尖端科学技术所需求的高级化工人才”而创建的一所高水平大学。学校经过60余年的建设，已经发展成为理科基础坚实，工科实力雄厚，管理学、经济学、法学、文学、教育学、哲学、医学等学科富有特色的多科性重点大学，形成了从本科生教育到硕士研究生、博士研究生、博士后流动站以及留学生教育等多层次人才培养格局。

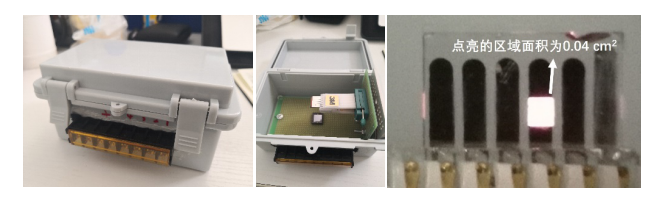

项目需求 用户目前有keysight源表和keithley万用表两台测试仪器，还有一个自制的附带硅电池的测试暗箱。 1、源表与万用表通过GPIB接口进行通信。 3、自制的小黑箱放在手套箱里，用于测试LED的L-I-V测试和寿命测试的功能。 4、硅电池用于输出信号，与万用表相连，并读取硅电池的光生电压。一个LED片子上可以测出五组数据来。 5、测试完成保存指定格式的报告，同时可以选择历史文件导入软件继续进行数据显示纳米软件解决方案 LED自动测试系统由计算机、源表、万用表和LED器件组成。LED自动测试系统包含LED器件的L-I-V测试和寿命测试两部分。 在L-I-V测试中，计算机软件通过设置开始电压、停止电压等参数来进行LED器件的L-I-V属性测试，并将测试数据保存；
在寿命测试中，计算机软件通过设置测试电流让源表给LED器件提供一个稳定的电流，设置测试时间来决定测试的时长以及每测一次的时间间隔等参数来进行LED器件的寿命属性测试。 项目成果 LED自动测试系统由仪器连接、功能测试、数据绘图显示、默认参数配置、参数保存、参数导入、数据保存和数据导入八个模块组成，各个模块的作用如下： 仪器连接：用于检测软件是否与源表、万用表正常通信连接； 功能测试：可以进行LED器件的L-I-V测试和寿命测试； 数据绘图显示：将测试数据进行处理后在相应的表上显示； 默认参数的配置：在启动测试功能模块时将自动导入默认的参数，方便测试； 参数保存：将实验参数进行默认参数保存和自定义参数保存； 参数导入：可以将默认参数或者自定义的参数进行导入，然后进行测试； 数据保存：将设置的参数和测量时产生的数据保存到指定的文件路径下； 数据导入：将历史测量的数据进行导入并显示相应的图。 启动软件进入LED自动测试系统的“主界面”。 点击“运行测试”用户进入测试界面，首先进行仪器连接，正常连接时，两个LED灯变为绿色，否则变为红色， 在运行测试界面用户可分别点击功能测试界面的L-I-V测试按钮和寿命测试按钮进行相应的测试。 在测试开始之前先对参数设置，在进行参数设置的时候可以选择参数导入，即导入历史保存的参数配置，也可以将本次设置的参数保存为默认参数和自定义参数。 完成参数设置后，点击开始测试按钮开始测试，在测试过程中可以进行图标的切换，可以控制测试的暂停、继续和停止操作。 当测试完成后，可以点击保存按钮进行测试数据的保存。保存的数据格式为.csv格式，可以用Excel打开浏览。 项目总结 项目一经交付就投入使用，大大节约了测试时间和人员成本，项目交付顺利，用户感受特别好，纳米软件终将成为智能测试的龙头企业，为广大用户带去云测试智能数据分析的变革。 |
