OC5022B射灯，DC-DC低压PWM调光／线性调光

哈哈加油

1 方案名称: OC5022B射灯，DC-DC低压PWM调光／线性调光

2 品牌名称： 欧创芯

3 方案特点：

内置 60V MOS

宽输入电压范围：3.1V~60V

高效率：可高达 93%

支持 PWM 调光和线性调光

最大工作频率：1MHz

CS 电压：250mV

芯片供电欠压保护：2.6V

关断时间可调

智能过温保护

内置 VDD 稳压管

4 规格：  OC5022B 是一款内置60V功率MOS 高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。 OC5022B 采用固定关断时间的峰值 电流控制方式，关断时间可通过外部电容 进行调节，工作频率可根据用户要求而改 变。 OC5022B 通过调节外置的电流采样 电阻，能控制高亮度 LED 灯的驱动电流， 使 LED 灯亮度达到预期恒定亮度。 在 DIM 端加 PWM 信号，可以进行 LED 灯调光。DIM 端同时支持线性调光。

OC5022B 内部还集成了 VDD 稳压管 以及过温保护电路等，减少外围元件并提 高系统可靠性。 OC5022B 采用 ESOP8 封装。散热片 内置接 SW 脚。

5 应用范围：  自行车、电动车、摩托车灯 ,强光手电 ,LED 射灯 ,大功率 LED 照明 ,LED 背光

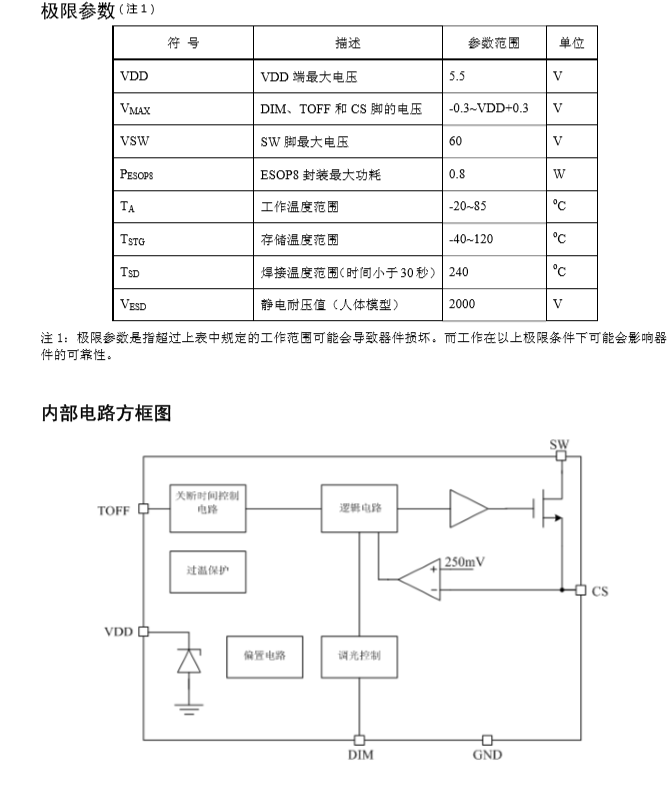

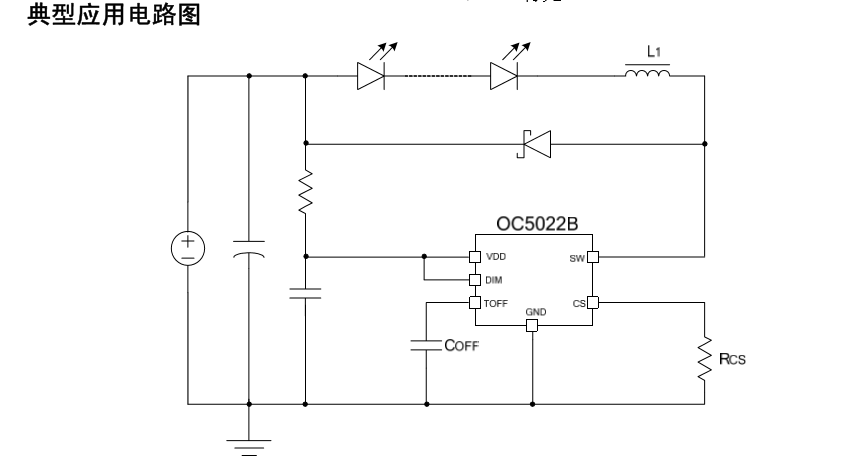

6 电路图：

7 物料清单:
