VL102+VL817+PS176方案|低成本替代VL102+VL817+PS176用于TYPEC转HDMI拓展坞设计
发布时间：2020-8-28 18:24
发布者：TEL18520874087
|
VL102+VL817+PS176方案|低成本替代VL102+VL817+PS176用于TYPEC转HDMI拓展坞设计 VL102是一个高度集成的单晶片显示端口备用模式和电源传输3.0控制器，适用于USB-C设备，适用于USB-C视频适配器和USB-C多功能坞站等应用。集成USB-C充电UFP, VL102可执行DP alt-mode视频输出功能，并在检测到外部电源后，同时启用已连接的PD主机进行充电。 VL817是一款现代化的USB 3.1 Gen 1 Hub控制器，具有优化的成本结构，完全符合USB 3.1 Gen 1规范，包括ECN和兼容性测试更新于2017年1月。VL817提供2端口和4端口配置和功能集成稳压器，新的低功耗设计和全面的USB充电支持。VL817支持SuperSpeed（5Gbps），高速（480Mbps），全速（12Mbps）和低速（1.5Mbps）设备的组合，集成USB 2.0集线器的多事务转换器功能可提供多种全速设备同时使用。集成的5V DC-DC开关稳压器使VL817能够直接从5V USB VBus供电，从而降低BOM成本，同时提供高功率效率。 PS176是一个显示端口™ （DP）至HDMI™ 2.0视频接口转换器是电缆适配器、电视接收器、监视器和其他需要视频协议转换的应用程序的理想选择。它将接受任何DisplayPort输入格式，包括DP 1.1a、DP 1.2a、DP 1.3或DP 1.4。它可以输出传统的HDMI和DVI视频模式以及HDMI 2.0格式。HDMI 2.0支持的最高TMDS数据速率为6Gbit/s，可在4:4:4视频模式下以每秒60帧的速度支持4K UHD视频，每像素24位。 VL102+VL817+PS176方案主要是用来设计带TYPEC转HDMI+PD+USB3.1HUB的拓展坞或者扩展器等这类产品，整个产品设计过程中，外围器件多，加工成本高，且线路干扰和损坏的几率增加，性能稳定与兼容性较差。 最近安格推出一款AG9311集成方案，一颗芯片可以设计整套方案，且增加外挂其他功能，特别用于设计多口多功能TYEPC拓展坞或者拓展器，其性能和参数可以完全替代兼容VL102+VL817+PS176方案，且成本更低外围器件较少，设计电路简单，性价比和兼容性较高。 AG9311是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort alternate mode传输到HDMI输出。AG9311支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出。用户可以轻松地将AG9311集成到视频转换适配器和扩展坞上。AG9311可以设计多功能USB TYPEC 拓展坞或者拓展器等产品，此类产品其用途：有TYPEC接口的笔记本电脑或TYPE-C接口的智能手机等配件用来实现手机投屏或者MAC端口实现多功能实时操作、资源共享等。 AG9311的配置方式

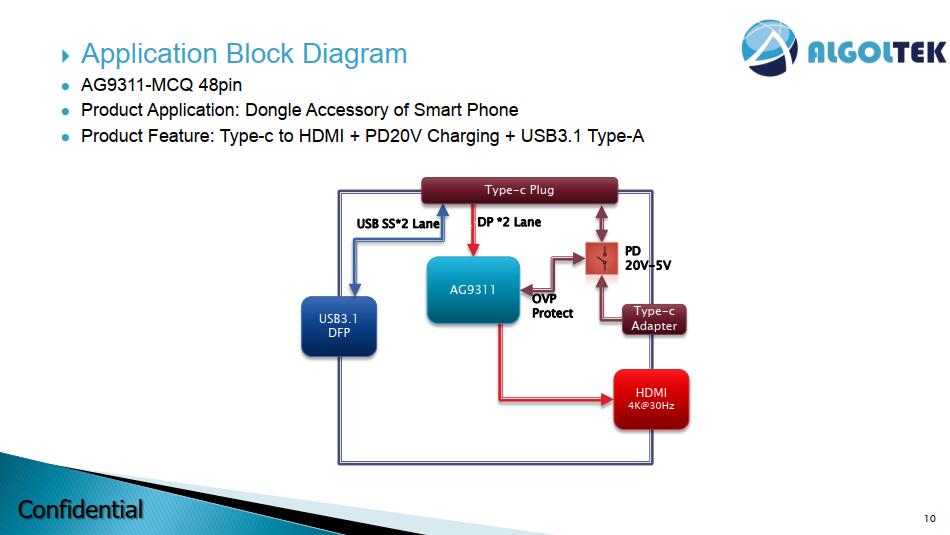

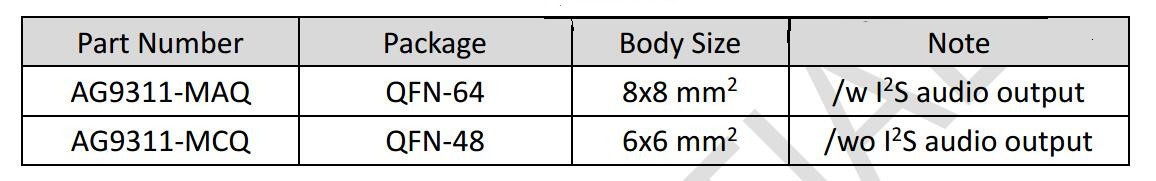

AG9311的参数特性 AG9311符合 DisplayPort specification Revision 1.2 AG9311支持1.62（RBR）/2.7（HBR）/5.4（HBR2）Gbps数据速率 支持1/2线路配置 支持下行扩频时钟（SSC） AG9311支持I2S总线音频提取 符合HDMI1.4和HDCP1.4规范 支持高达3Gbps的最小化传输差分 AG9311支持分辨率高达4kx2k@30Hz输出 支持HDCP键预先编程 兼容EDID和MCCS 支持采样率48kHz/44.1KHz/32KHz的LPCM双通道 支持显示端口备用模式协议DisplayPortAlternate 符合USB PD3.0 集成Type-C RP and RD电阻器 支持2个 USB Type-C端口 集成16位单片机 集成用于固件升级的64KB闪存 支持I2C主/从、UART、USB2.0全速 支持3通道8 bit分辨率ADC 电源操作和ESD 3.3V:3V至3.6V操作 1.2V:1.08至1.32V运行 1.2V核心电源和3.3V I/O电源 HBM 2KV ESD性能 AG9311设计Type-c to HDMI + PD20V Charging + BB + USB3.1 Type-A 结构方框图如下：

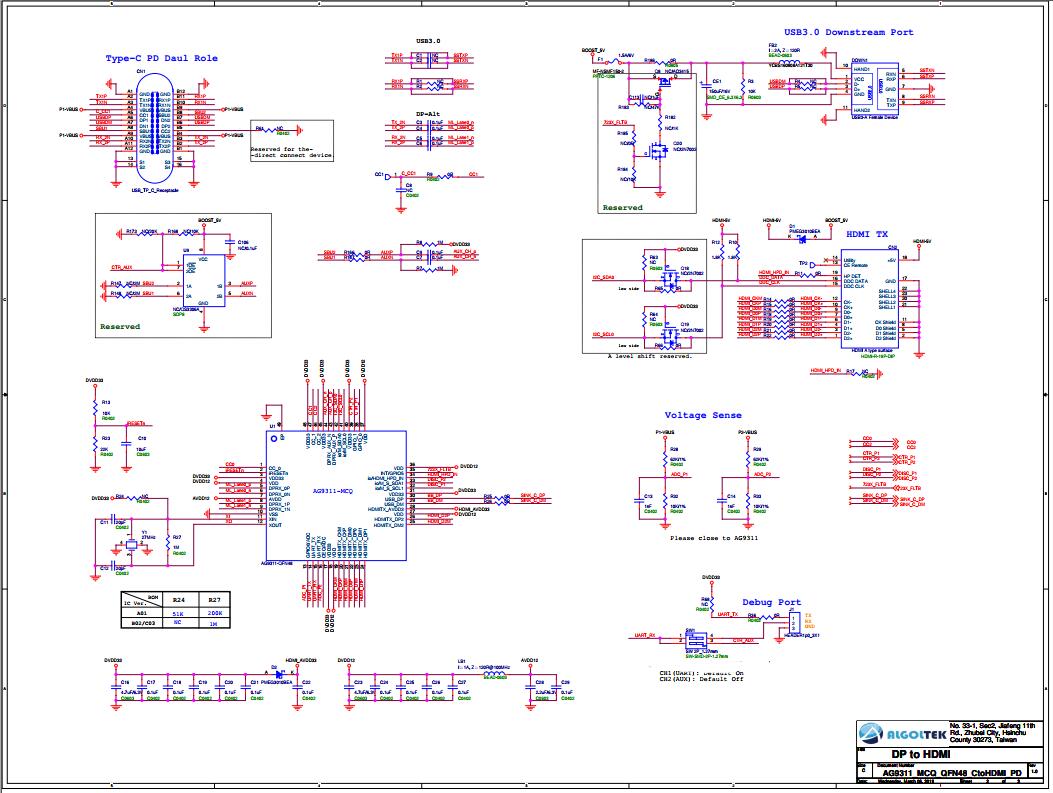

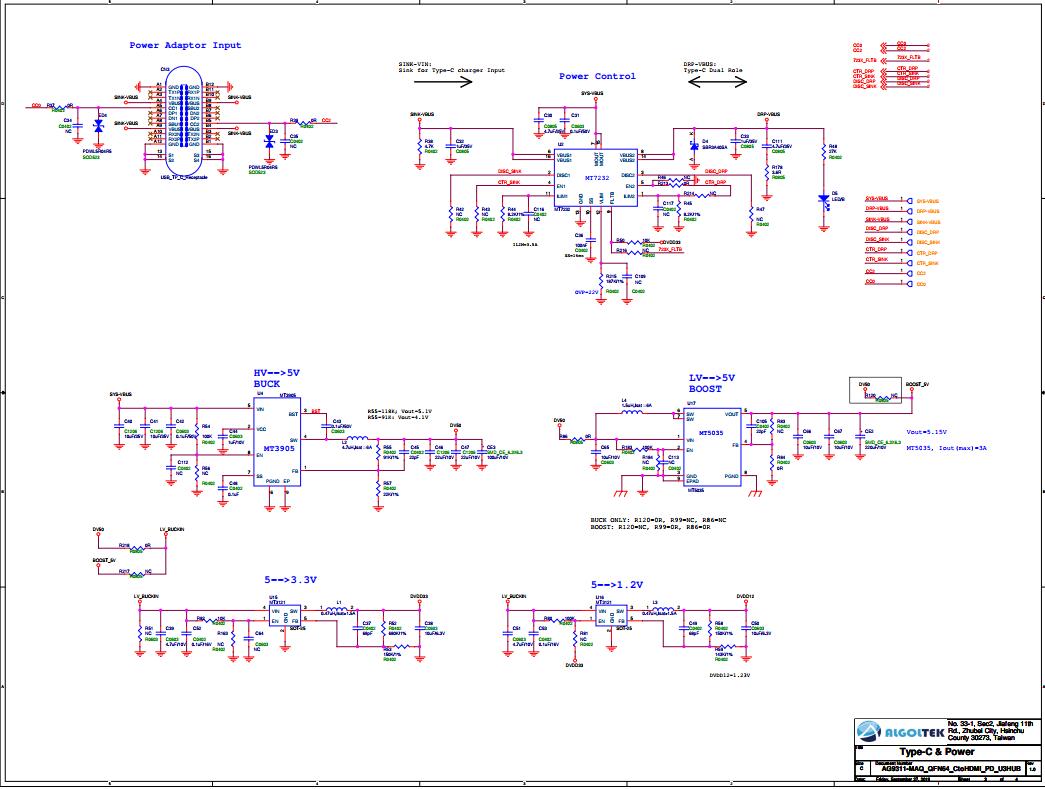

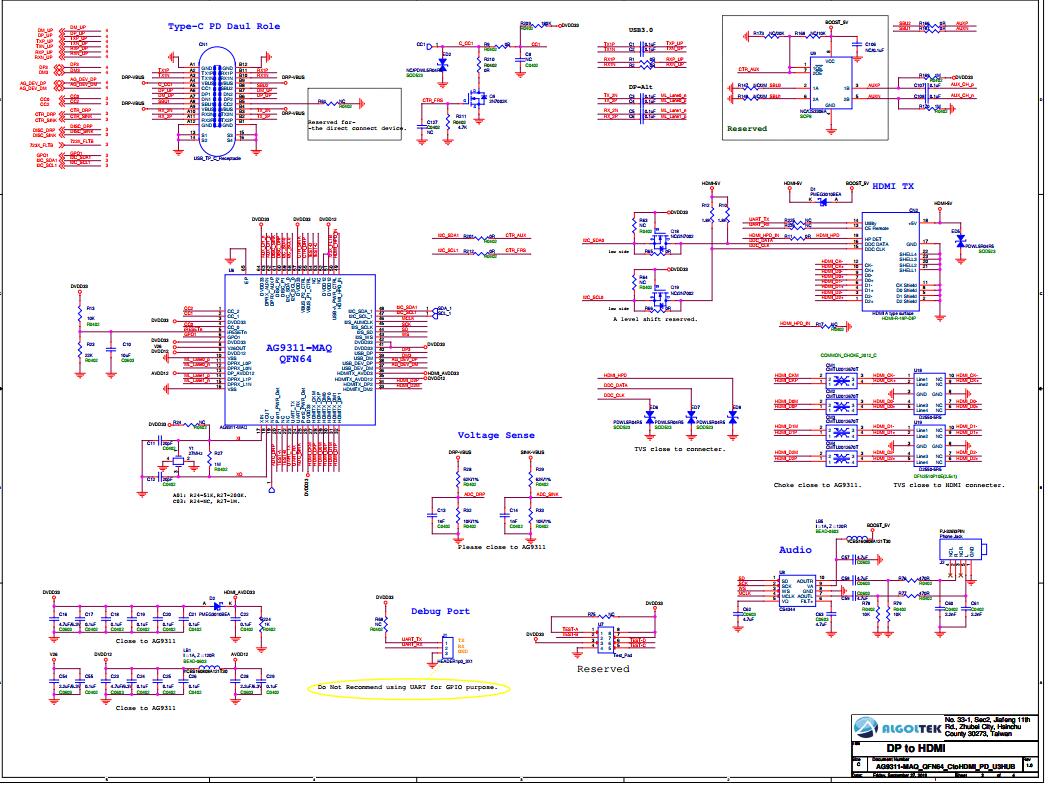

AG9311设计Type-c to HDMI + PD20V Charging + USB3.1 Type-A 电路PCB板原理图参考如下：
AG9311设计Type-c to HDMI + PD20V Charging + USB3.1 Type-A 多功能拓展坞PCB板图如下面所示：
AG9311替代VL102+VL817+PS176方案详细的设计资料如下面附件中：
AG9311_Datasheet_V1P6.zip
(1.36 MB)
AG9311电路参考设计如下附件中：
AG9311_MAQ_QFN64电路原理图.rar
(161.97 KB)
|
