typec转HDMI带PD扩展坞方案|高性价比替代VL102+IT6563扩展坞设计方案
发布时间：2020-8-27 16:34
发布者：TEL18520874087
关键词：
typec转HDMI带PD方案
|

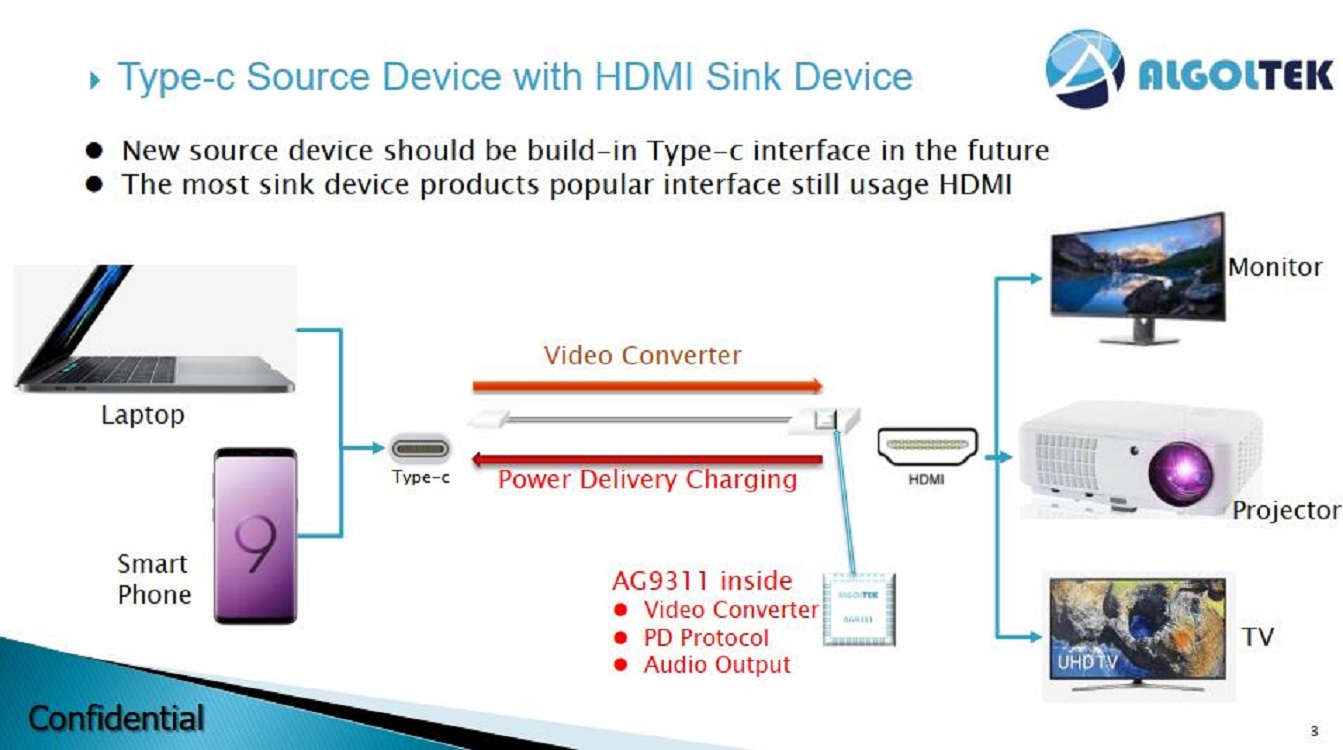

多功能TYPEC扩展坞产品设计中，关于TYPEC转HDMI这部分方案设计都普遍采用ITE6563来设计，ITE6563是台湾联阳最新出的一款DP转HDMI单转音视频数据转换芯片，实现TYPEC转HDMI这部分功能，还需要搭配TYPEC转DP芯片VL102来实现，目前我们有一种替代方案，此方案性价比高且整体成本较低，特别是用在多口多功能的TYEPC扩展坞产品设计当中， 其竞争力显得由为突出。 市场上大部分客户在设计TYPEC转HDMI音视频扩展坞设计过程中，都普遍采用两颗芯片来集中完成，一个是PD芯片威锋VL102，另外一个是IT6563来处理，两颗芯片会增加BOM的成本，且外围器件较多，设计难点增加，后续产品量产出现的问题点也会增加，除此之外也会加大板子的尺寸和PCB的成本，加工成本也会高一些，因此方案集成性越高，对产品的设计与生产是有益而无害的。 AG9311是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort alternate mode传输到HDMI输出。AG9311支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出。用户可以轻松地将AG9311集成到视频转换适配器和扩展坞上。AG9311可以设计多功能USB TYPEC 拓展坞或者拓展器等产品，此类产品其用途：有TYPEC接口的笔记本电脑或TYPE-C接口的智能手机等配件用来实现手机投屏或者MAC端口实现多功能实时操作、资源共享等。 AG9311设计产品的用途方式：

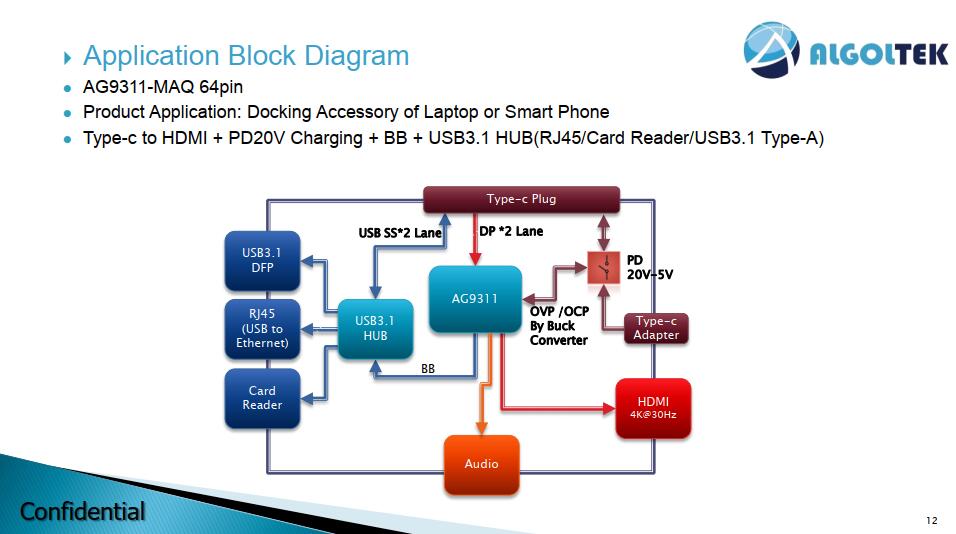

AG9311芯片内部集成了PD快充的功能，且也是专业的TYPEC口转HDMI芯片方案芯片，且可以集成USB3.0 TF卡 SD卡 CF卡 RJ45网口等多功能。 具体设计以上功能的结构方框图如下所示：

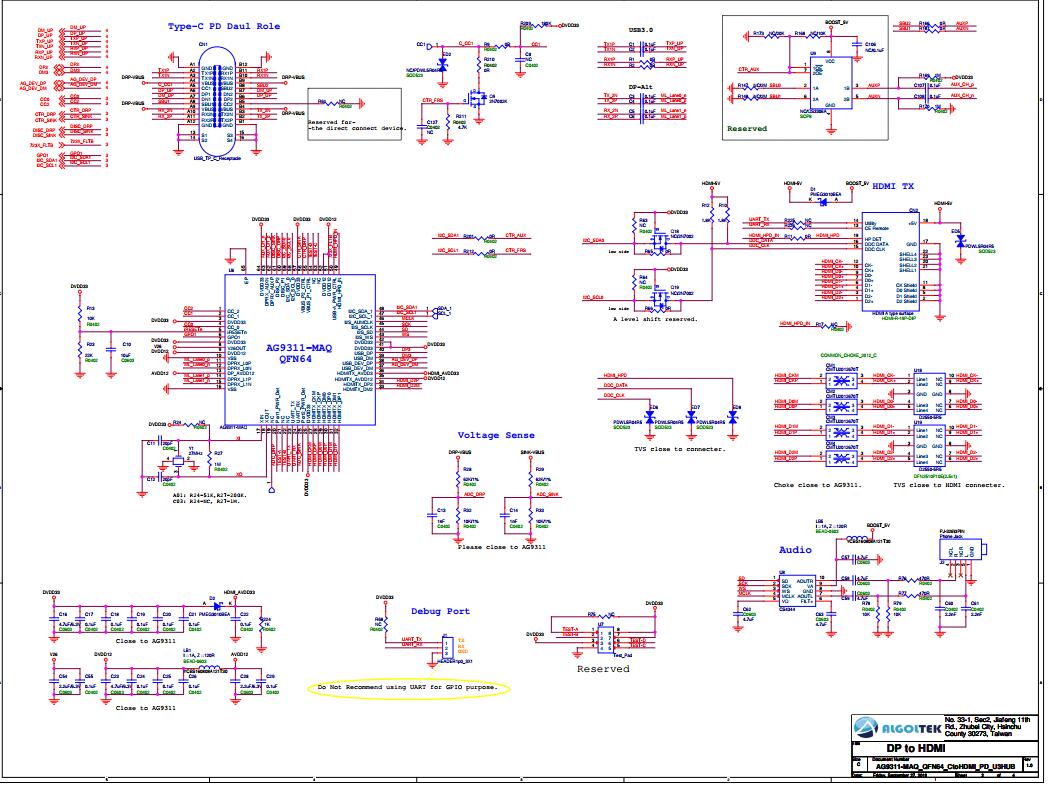

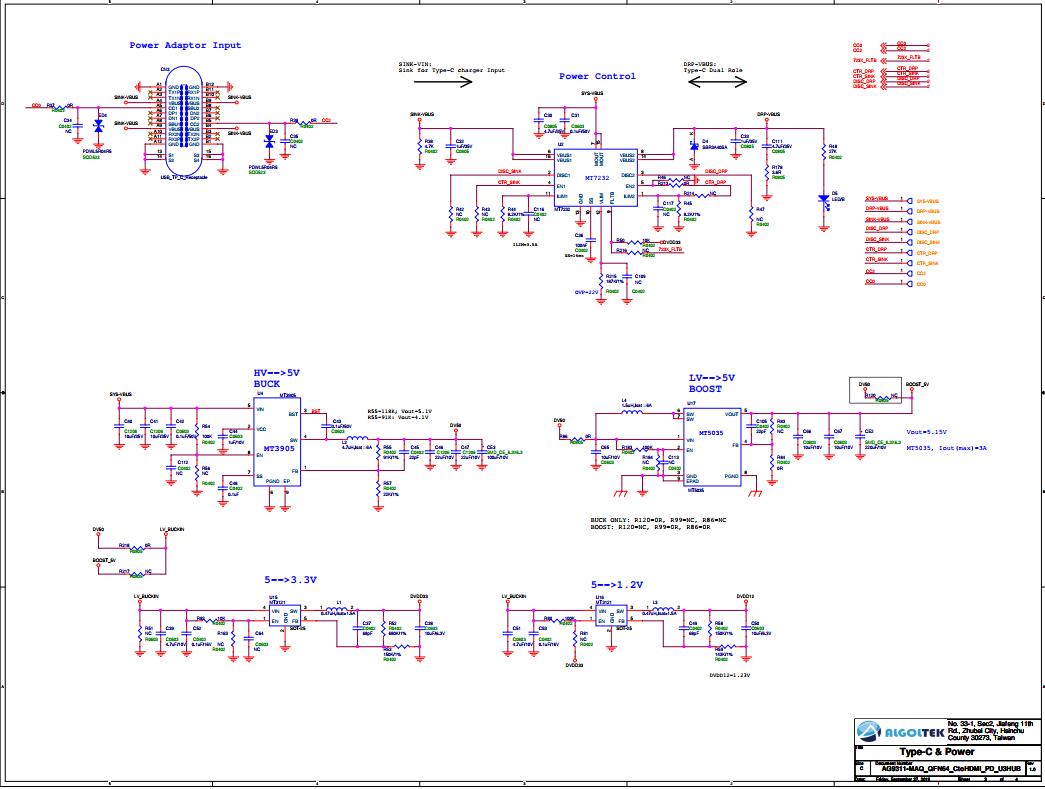

AG9311MAQ在设计USB3.0 HUB多功能扩展输出部分，如RJ45 SD卡 TF卡 MI SD卡 3.5音频输出 等功能电路原路图参考如下：
AG9311设计TYPEC转HDMI带PD 带USB3.0HUB 带3.5MM音频输出PCB板图如下所示：
AG9311-MAQ Demo board 设计要求.pdf
(467.05 KB)
|
-
-
AG9311-MAQ把σ砞璸絬隔籔Demo board 絬隔畉钵.pdf
467.05 KB, 下载积分: 积分 -1
AG9311电路设计要求
