TYPEC转HDMI手机投屏方案|TYEPC转HDMI手机游戏投屏方案设计资料
发布时间：2020-8-25 17:08
发布者：TEL18520874087
关键词：
TYPEC转HDMI手机投屏
|
专门设计用于TYPEC转HDMI手机投屏方案设计和USB TYPEC 转HDMI手游投屏方案设计芯片AG9310。AG9310可以轻松实现Type-C 转HDMI实现音视频的数据转换过程，可以用来设计TYPEC手游投屏设备的设计与开发。 AG9310是一款实现USB Type-C 转HDMI数据转换器。支持USB Type-C 显示端口替代模式，AG9310可以将视频和音频流从USB Type-C 接口传输到HDMI端口。在AG9310中，支持1路、2路@1.62Gbps、2.7Gbps和5.4Gbps频率输入的不同配置，HDMI支持4K2K@30Hz输出。 AG9310设计投屏方案参数特性 AG9310支持EDID和MCC直通 支持热插拔检测 AG9310支持外部SPI闪存固件升级 支持嵌入式HDCP 1.4 1.2V核心电源和3.3V I/O电源 嵌入式5V/1.2V高效稳压器 同时显示通过HDMI输出 2KV ESD性能 支持下行扩频时钟（SSC） AG9310设计投屏方案后缀和封装方式

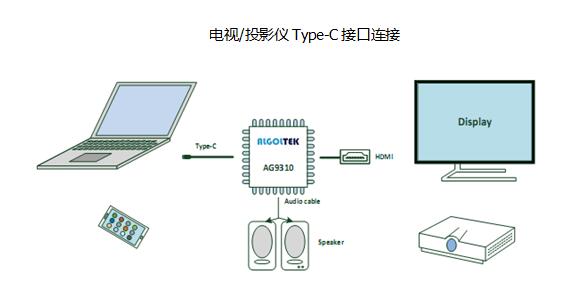

AG9310设计投屏方案应用场景 USB Type-C 转换器 USB Type-C扩展坞 电视/投影仪Type-C接口连接
AG9310设计投屏方案电路方框图
AG9310设计投屏方案原理题参考电路如下：
AG9310设计TYPEC转HDMI手机投屏方案电路设计规范和设计要点如下面附件中：
AG9310-MEQ 参考设计电路要求.pdf
(518.64 KB)
|
