[经验] 【乐拓USB示波器免费试用连载】乐拓USB示波器 对比测试
发布时间：2020-8-21 10:17
发布者：LOTO2018
|
一、驱动安装 开箱之后，准备试用； 我的电脑安装的是WIN7系统，按照配套的LOTO驱动安装指南的指导进行安装，一次成功； 安装指南写的很详细，这里就不再复述。

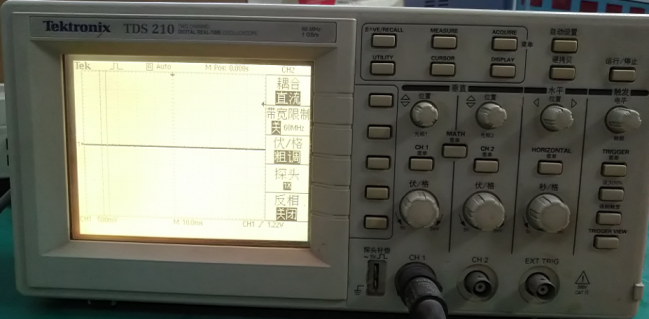

二、TeKtronixTDS210数字示波器 在公司里一直使用的是TeKtronix TDS210数字示波器
TDS 210是一种小巧便携的数字实时示波器，具有60MHz的带宽，每个通道具有1GS/s取样率和2500点记录长度，双时基，视频触发功能，拥有RS232、GPIB、Centronics通信端口。 用这款示波器和乐拓的一起测试同一个信号来比较一下。 三、测直流1.2V 正式测试前，现将两个示波器的表笔都调至*1档
用我公司的一款控制器作为信号源 由右图为1.2V的原理图。

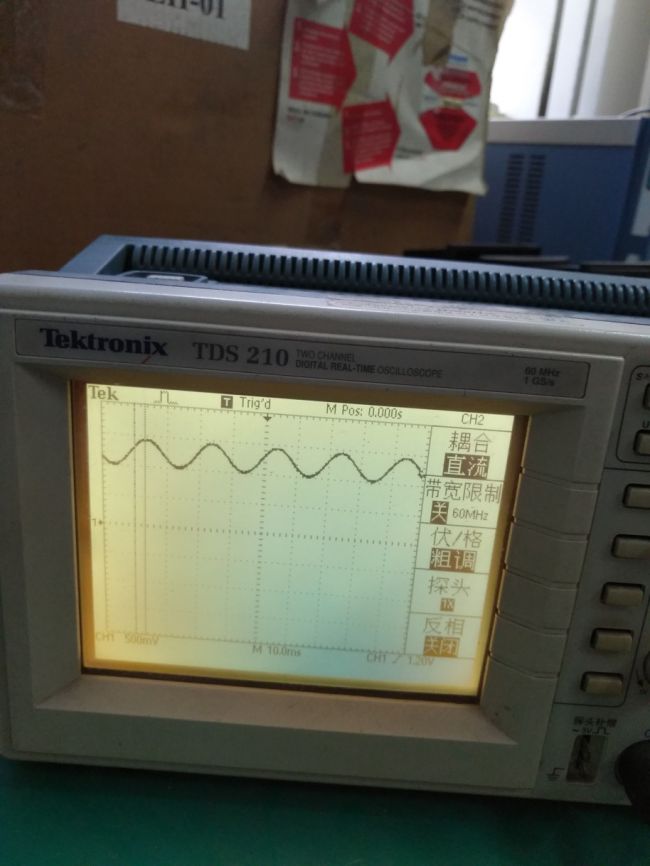

TDS210示波器的显示结果如下；
乐拓的示波器的显示结果如下；

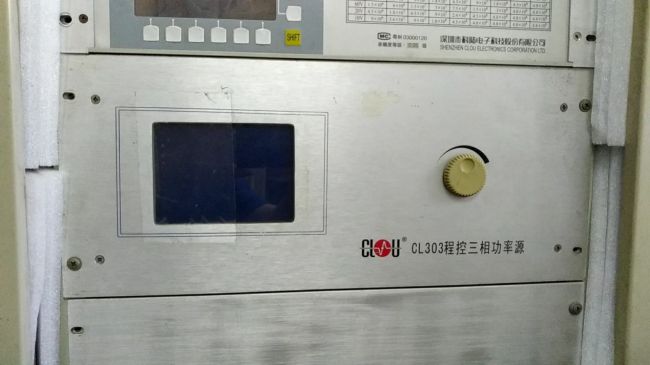

两款示波器的显示结果还是非常接近的； 四、测量电压电流的取样信号 为控制器供电的功率源是CL303程控三相功率源

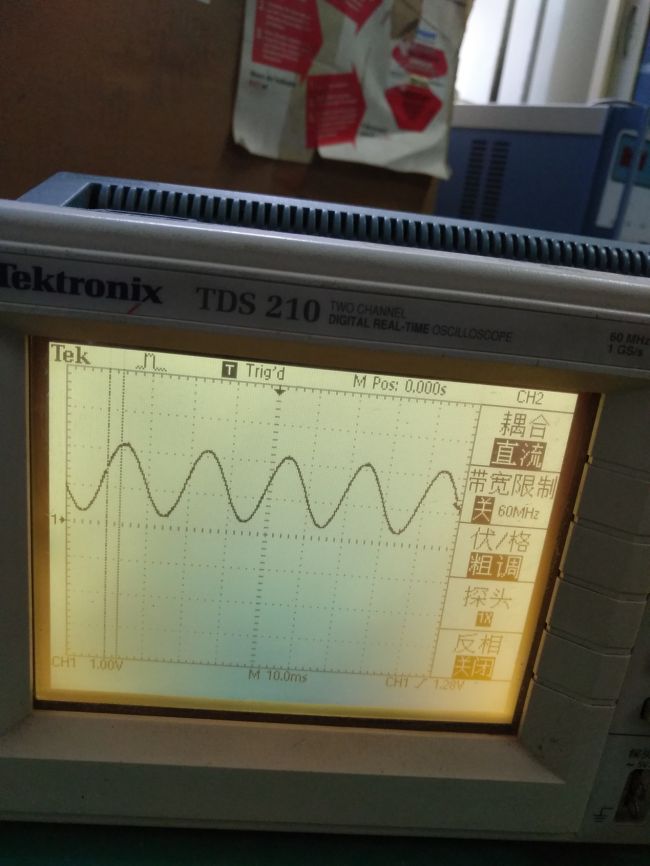

TDS210的显示如下
用自动调档，最终会显示一个几乎静止的波形，非常便于观察。 乐拓示波器显示如下：

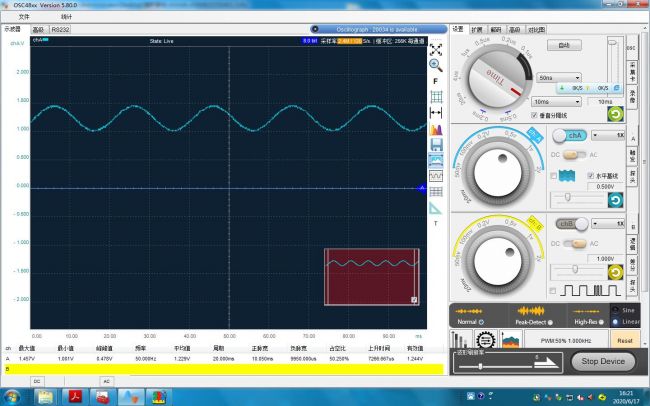

上图是使用自动按钮后显示的结果，参数不好，窗口无法显示一个完整的波形 下图是参考TDS示波器的参数，手动在操作窗口设置后的显示结果
虽然不是静止的，但是显示的波形完整清晰，还是很不错的。 电流取样信号的测量结果与电压的差不多，就直接上图片了；
使用自动挡的结果； 手动调整参数后的显示结果。 总的来说，显示清晰，与TDS210差别不大，且更加便捷，但是自动的功能似乎弱一点，不能很快定位出波形，需要手动调节采样周期。 |
