MT7282是一款带双端口OVP和OCP故障保护的28V 5A双向负载开关芯片。 MT7282概述 MT7282是一种先进的28V 5A额定双向负载开关，它提供过载、短路、输入电压浪涌、过大浪涌电流和过热保护，为系统供电。内置35mW 超低RDS（ON）电源开关有助于减少正常运行期间的功率损耗。该设备具有两个输入/输出端口VBUS1和VBUS2，其额定值为28V绝对最大值。每个端口独立的使能和放电控制引脚。集成的两个N通道电源开关M1和M2串联配置可在禁用设备时阻止VBUS1和VBUS2两个端口之间的任何泄漏。MT7282采用低轮廓20引线QFN 4mm x 4mm封装。 MT7282主要应用于USB TYPEC扩展坞和USB TYPEC扩展底座设计当中的开关芯片。 MT7282的典型应用方框图如下：

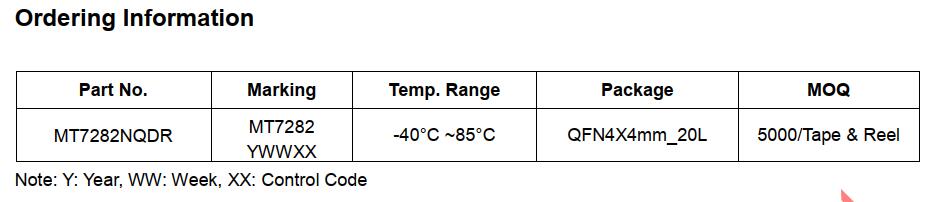

MT7282的订购信息 后缀描述：MT7282NQDR

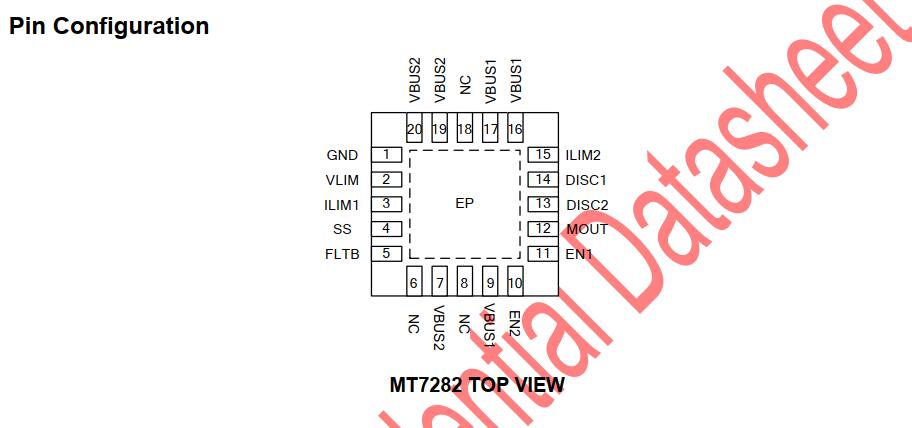

MT7282管脚配置
MT7282特性描述 电源电压范围从3V到24V 端口VBUS1和VBUS2的28V容差 集成35m超低通电保护开关 外部可调软启动时间 外部可调输入过压阈值 外部可调输入限流阈值 短路保护 故障指示灯 热关机保护和自动恢复 每个端口VBUS1/VBUS2独立控制 启用接口引脚 端口放电接口引脚 QFN4mm×4mm_20L包装 符合无铅ROHS标准 MT7282主要应用途径 笔记本、台式机、服务器和平板电脑 USB接口和扩展底座 电源配件 雷电接口/ USB Type-C PD电源开关 具体MT7282详细的规格书和设计方案如下附件中： |
