【乐拓USB示波器免费试用连载】CAN总线协议分析
发布时间：2020-8-19 09:29
发布者：LOTO2018
|

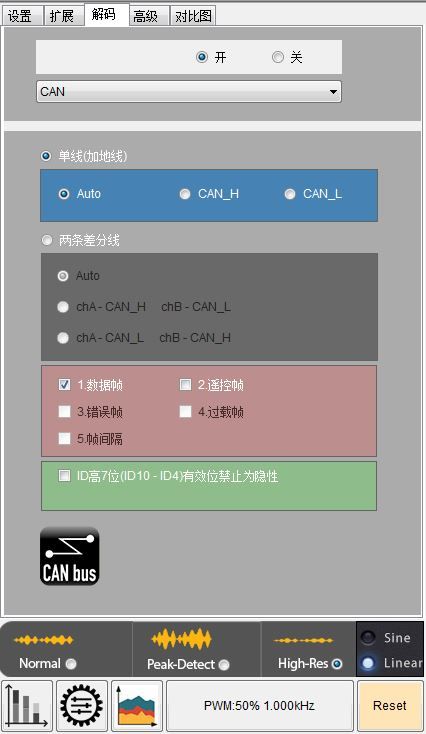

CAN总线接口协议分析 通过OSC482L进行CAN总线接口的分析，仪器可选多种测量方式，可以支持单线或双线方式测量。单线测试测量可以支持自动，CAN_H对地，CAN_L对地三种方式，双线差分方式测量支持自动，和A-B通道差分。

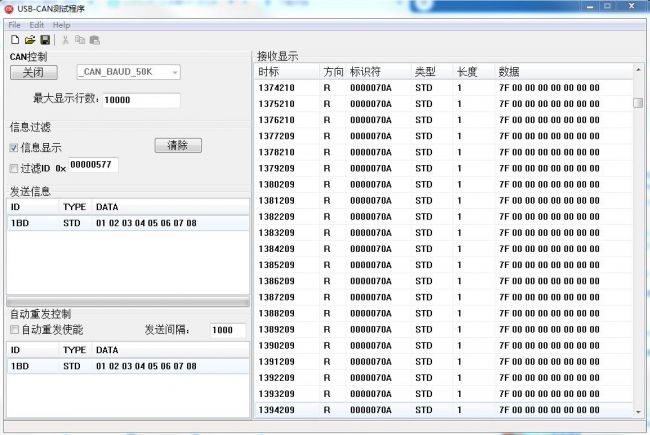

本次测试采用单线CAN_H对地的方式。 外部为两个CAN总线设备，将A通道表笔分别和CAN_H和地接好，启动上升沿单次触发方式。 通讯中实际周期性的发送CAN的标准帧ID为0x70A，一个字节长度，D0为0x7F。

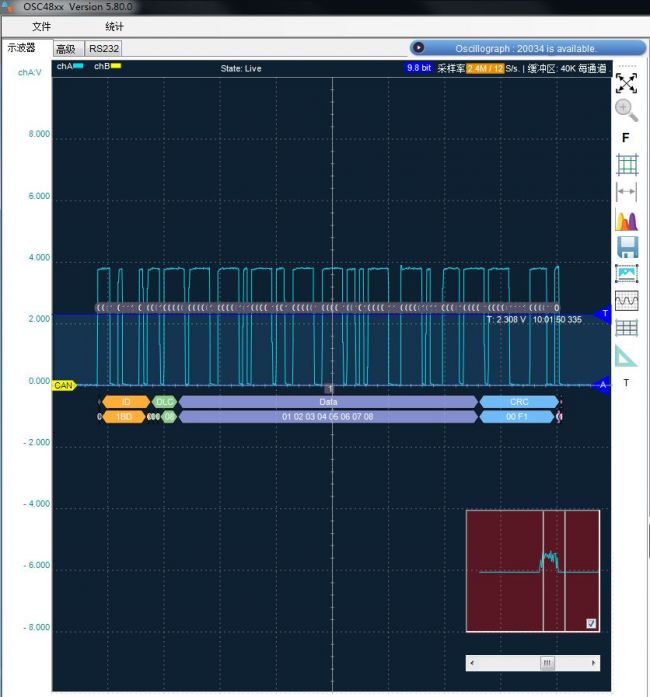

实际捕获后，适当调整波形在屏幕上的位置，可以观察到软件对于CAN总线波形的分析结果是完全正确的。 调整内容再次发送，然后启动捕捉功能，可以看到示波器捕捉到CAN数据帧，并正确的分析出了结果。
总结，针对CAN总线协议的分析测试，发现了如下几方面： 1、OSC482L对于CAN总线数据获取方式比较灵活，支持单线和双线差分方式，这一点非常好，很灵活； 2、通过单次触发的方式，可以获取单帧的CAN总线数据； 3、示波器软件可以自动分析所抓取的波形，并将数据按照CAN总线的协议的形式展开分析，直观和友好的展现了ID，DLC，DATA等域内容； 4、当我们获取单帧信息后，对于数据的放大展开不是太方便，操作过程中需要多次调整放大比例和位置，才可以让波形完整正确的展示到屏幕的中央。建议对这部分功能进一步加强，是否可以变为自动居中并放大到屏幕允许的范围内，或选择多帧数据展示在屏幕中央； 5、软件的稳定性还需要进一步加强。 |
