MT7232具有双端口独立限流电源开关方案|MT7232代理|MT7232设计资料
发布时间：2020-8-17 18:34
发布者：TEL18520874087
|
MT7232具有双端口独立限流电源开关方案|MT7232代理|MT7232设计资料 MT7232是具有双端口独立限流设置的28V6A双向负载开关。 MT7232概述 MT7232是一种先进的28V 6A额定双向负载开关，提供过载、短路、输入电压浪涌、过大浪涌电流和过热保护，为系统供电。内置24m超低RDS（ON）电源开关有助于减少正常运行期间的功率损耗。该设备具有两个输入/输出端口VBUS1和VBUS2，其额定值为28V绝对最大值。每个端口都有独立的启用、外部电流限制设置和放电控制引脚。集成的两个N通道电源开关M1和M2串联配置可阻止VBUS1和VBUS2两个端口之间的任何泄漏残废的MT7232提供低轮廓16引线QFN 2.5mm x 3.2mm封装。 MT7232 特征 电源电压范围从3V到24V 端口VBUS1和VBUS2的28V容差 集成24m超低通电保护开关 外部可调软启动时间 外部可调输入过压阈值 短路保护 故障指示灯 热关机保护和自动恢复 每个端口VBUS1/VBUS2独立控制 外部可调限流 启用接口引脚 端口放电接口引脚 QFN2.5mm×3.2mm_16L包装 符合无铅ROHS标准 MT7232应用 笔记本、台式机、服务器和平板电脑 DP端口和扩展底座 电源配件 雷电接口/ USB Type-C PD电源开关 MT7232典型应用电路图

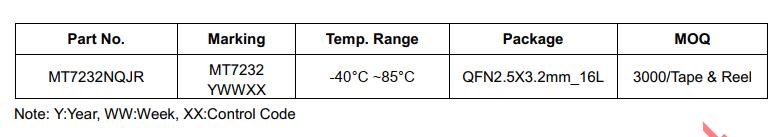

MT7232订购信息

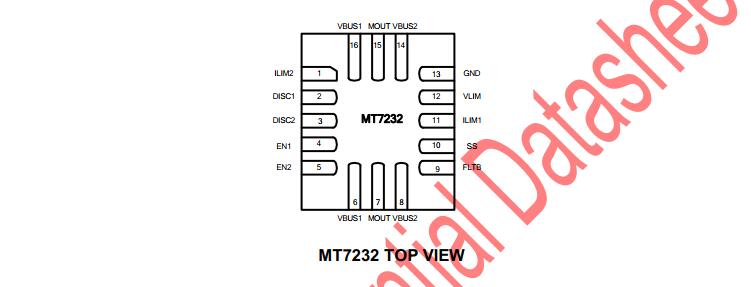

MT7232引脚配置

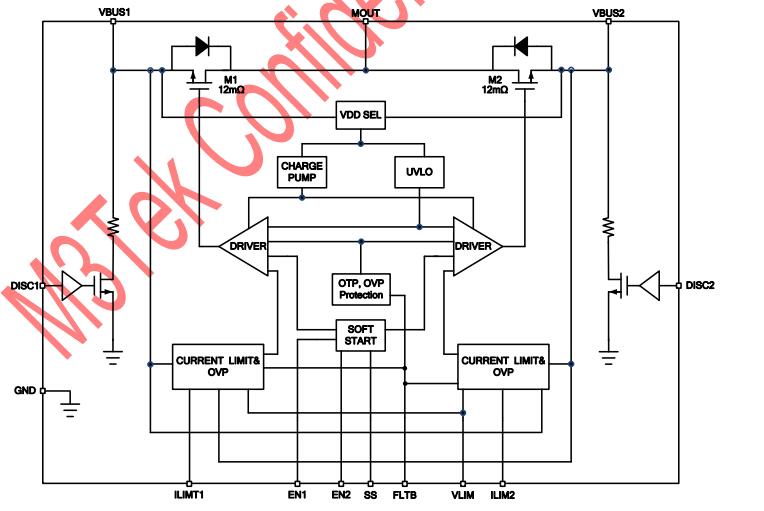

MT7232功能框图
MT7232详细的规格书和设计资料如下图所示：
MT7232.zip
(1.32 MB)
|
