ASR6501一款新的高价比LoRa无线通信芯片

dongneng123

ASR6501一款新的高价比LoRa无线通信芯片

1概述

ASR6501是一款通用的LoRa无线通信芯片组，带有集成的LoRa无线收发器，

LoRa调制解调器和32位RISC单片机。单片机采用ARMCortex M0+，工作频率48MHz。

无线电收发机具有从150MHz到960MHz的连续频率覆盖。LoRa调制解调器支持LoRa

LPWAN用例的调制和（G）遗留用例的FSK调制。LoRa无线通信

ASR6501设计的模块为LPWAN应用提供超长距离、超低功耗的通信。

ASR6501的灵敏度可达到-140dBm以上，最大发射功率大于

+21分贝。这使得它适用于长距离LPWAN，具有较高的效率。整个芯片包是

非常小的尺寸，6毫米x 6毫米。

主要特点

小尺寸：6mm x 6mm x 0.9mm。

▪LoRa收音机和LoRa调制解调器。

频率范围：150MHz~960MHz。

最大功率+21dBm恒定射频输出。

高灵敏度：低至-140dBm。

在LoRa调制模式下，可编程比特率高达62.5kbps。

在（G）FSK调制模式下，可编程比特率高达300kbps。

前序检测。

嵌入式存储器（高达128kbytes的闪存和16Kbytes的SRAM）。

可配置6个GPIO，1xI2C，1xUART，1xSWD。

45048兆赫ARM Cortex-M0+CPU。

8通道DMA引擎。

嵌入12位1Msps SAR ADC。

232.768kHz外部手表晶体振荡器。

用于MCU的4-33MHz外部晶体振荡器（可选）。

用于LoRa无线电的32MHz外部晶体振荡器。

内置高频（48MHz）RC振荡器。

嵌入式内部低频（40kHz）RC振荡器。

嵌入内部PLL产生48MHz时钟。

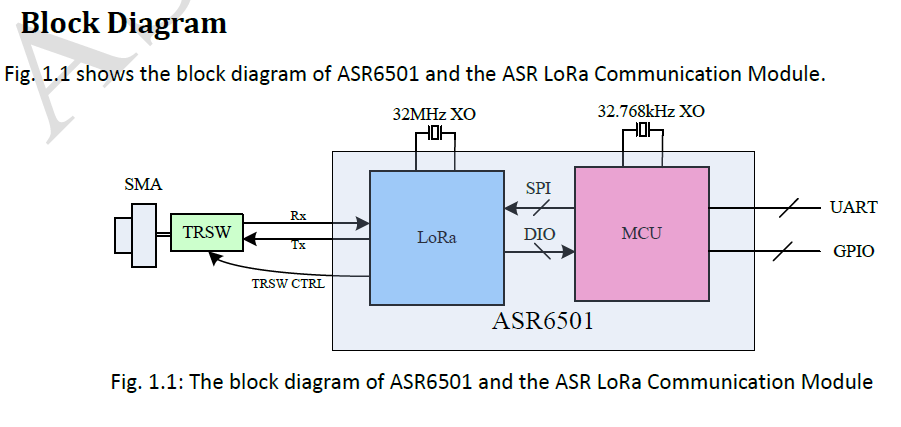

LoRa通信模块由ASR6501设计，也是用户参考设计。客户可以通过UART和GPIO接口与ASR6501通信。
