IT6516替代芯片|IT6516替代设计|IT6516设计DP转VGA替代方案
发布时间：2020-8-6 11:38
发布者：TEL18520874087
|

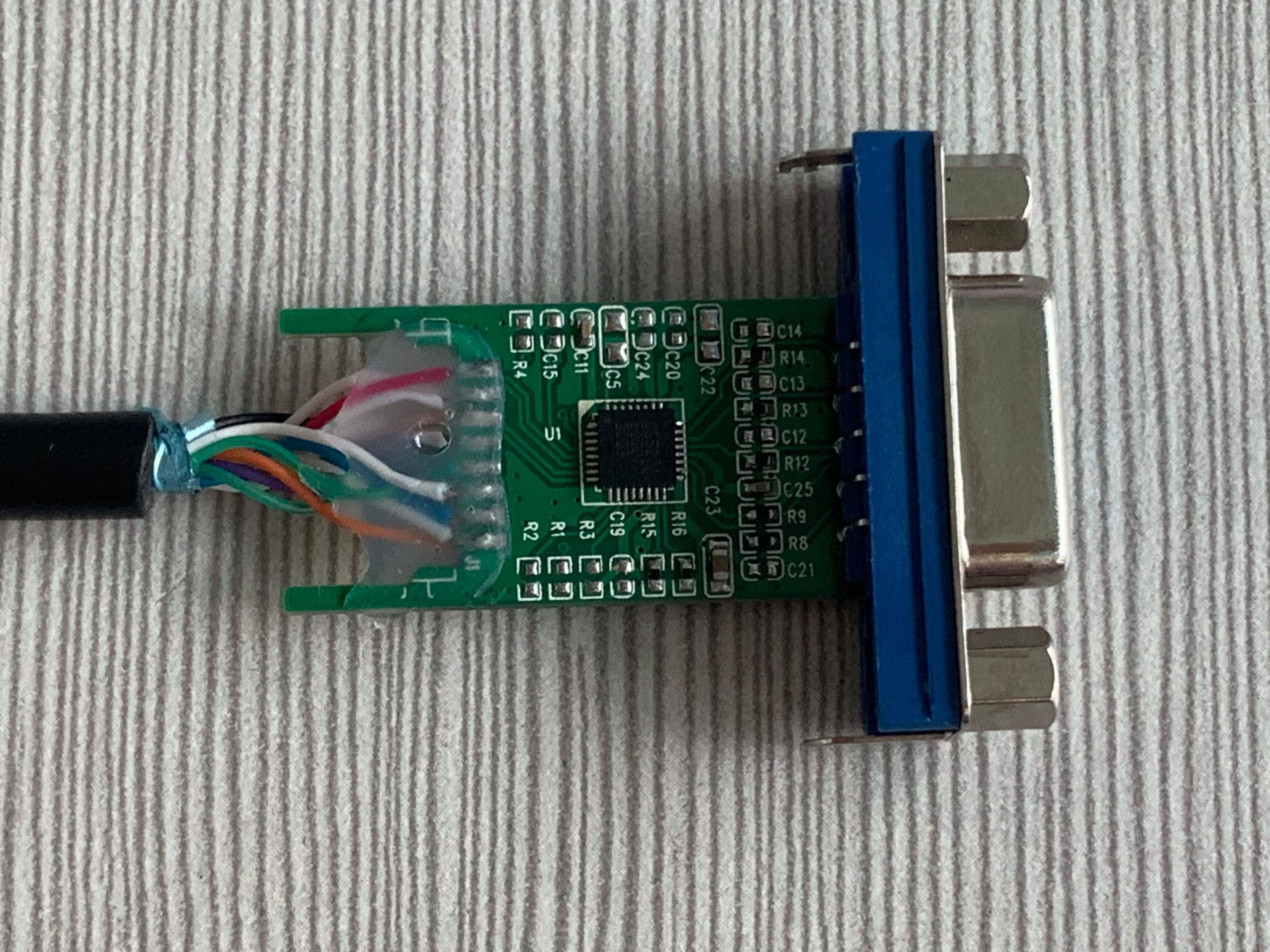

IT6516：是一款DP显示端口转VGA转换器嵌入式MCU，单芯片IT6516提供高性能、高性价比的DP2VGA转换功能，它可以帮助现代NB或MB与传统的VGA专用投影仪、显示器和电视兼容。IT6516采用嵌入式MCU和Flash，通过ISP接口编程简单。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。 IT6516内置3.3V至1.8V电源调节器，可选择使用单个3.3V电源进行PCB设计，客户无需外部电源调节器，节省BOM成本和板尺寸。当系统同时提供1.8V和3.3V电源时，可以禁用IT6516的嵌入式调节器以节省功耗。 台湾瑞奇达开发一款CS5212AN可以替代并且兼容IT6516,CS5212AN是一款显示端口到VGA转换器，它结合了显示端口输入接口和模拟RGB DAC输出接口。嵌入式MCU基于工业标准8051核心单片机。CS5212适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、DP显示端口和对接系统。 以下是CS5212AN设计一款DP转VGA转接线PCB板。

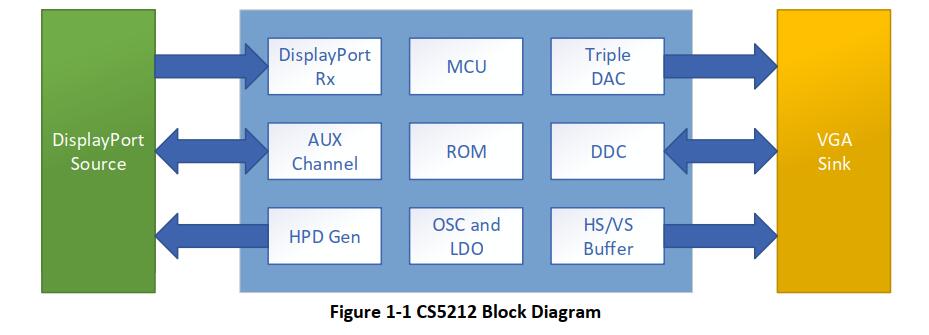

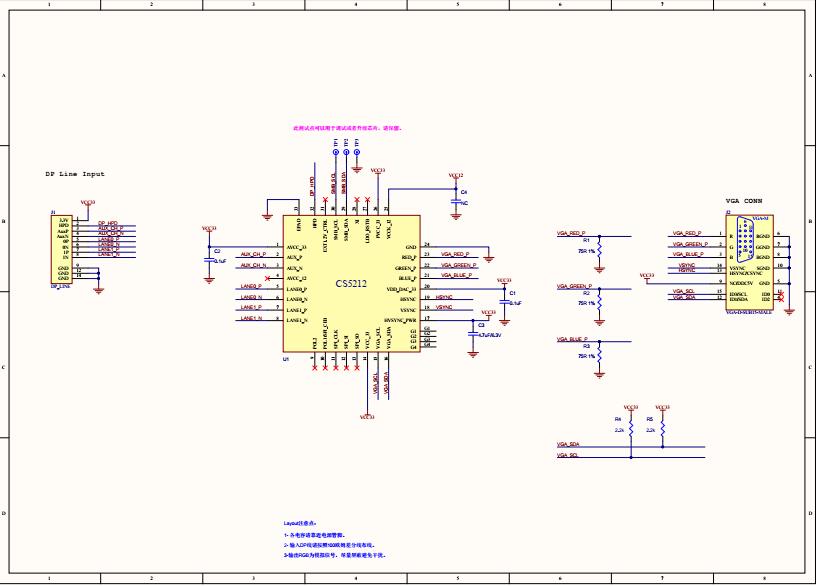

由上图可见，直接兼容替代IT6516,可用原IT6516设计板框，还可省按20颗外围器件，成本更优化，目前已被大量知名客户采用。 CS5212参数特性 2-lane通道VESA DisplayPort v1.1兼容接收机 VGA输出接口，DAC速度高达210MHz，8位 分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。 内置振荡器，不需要外部晶体 嵌入式线性压降调节器（LDO） 嵌入式微控制器 嵌入式EDID（如果终端设备没有，CS5212将响应EDID） 嵌入式V-sync/H-sync 5V缓冲器 使用内部预吹ROM支持EEPROM自定义模式 内部电源复位（POR） QFN32 4x4封装 DisplayPort数字输入 支持2通道数字输入，最高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps） 符合VESA DisplayPort v1.1 内置高性能自适应均衡器 支持1-MHz AUX channel 支持HPD VGA输出接口 z三重8位DAC（数模转换器），时钟高达210 MHz 支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐） 嵌入式V-sync/H-sync 5V缓冲器 用于VGA连接器引脚的HBM 4-KV VESA VSISv1r2兼容 内置MCU控制器 业标准8051芯 支持I2C主从，最高支持400kHz。 电力与技术 3.3V电源 V-sync/H-sync5V缓冲器的5V选项 超低待机功率<100uW 所有引脚的HBM 8-KV CS5212AN设计DP转VGA 替代兼容IT6516的参考电路图如下：
替代IT6516设计参考资料如下面附件中：
CS5212_Datasheet_V1.0.pdf
(526.28 KB)
替代IT6516兼容测试报告如下下面附件中： |
