详细讲解贴片连接器
发布时间：2020-8-3 10:20
发布者：傲壹电子
连接器的种类繁多，按照外形可分为：圆形连接器、矩形连接器、方形连接器、定制化连接器等。按接触体端接形式：压接，焊接，绕接；螺钉（帽）固定；根据连接方式可分为：板对板连接器（B to B）、线对板连接器（W to B）、线对线连接器（W to W）。我们今天就来谈一谈线对板连接器中的贴片连接器。

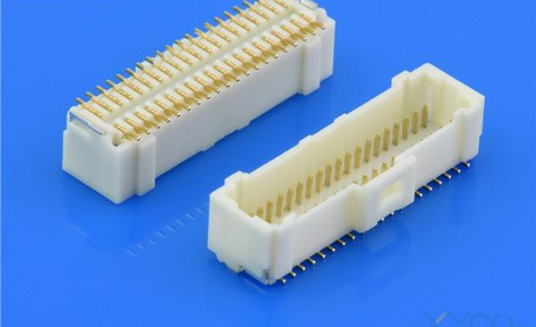

贴片连接器分为：卧贴连接器（SMT）和立贴连接器（DIP）。SMT一般贴装的是无引脚或短引线表面组装元器件，需要先在线路板上印刷锡膏，接着通过贴片机贴装,然后通过回流焊固定器件。而DIP焊接的是直插形式封装的器件，通过波峰焊或人工焊接固定器件。 贴片连接器过炉温260°以上3-5s。贴片连接器的组成：塑胶件和pin针，塑胶件的材质一般是PA6T和PA9T，都是耐高温的材质。贴片连接器一般应用于高速公路摄像头、立体直流电风扇、智能电子、空调、高清液晶电视机、笔记本电脑等各领域中。其中Pin的材质一般是黄铜、青铜、磷青铜等。镀层一般为镀金（半金）或者镀锡等。Pin针的镀层作用是抗氧化、提高导电性能、提高信号的传输速度。
|
