BP2516FP非隔离恒压恒流，PWM/PFM 多模式控制

哈哈加油

1 方案名称:  BP2516FP非隔离恒压恒流，PWM/PFM 多模式控制

2 品牌名称：晶丰明源

3 方案特点：

非隔离系统恒压恒流输出

PWM/PFM 多模式控制

待机功耗<200mW

±5%输出电压/电流精度

内置软启动

输出开路保护

输出短路保护

芯片供电欠压/过压保护

过温保护

逐周期限流

采用 SOP8 封装

4 规格：BP2516FP 是一款高精度恒压恒流控制芯片。适用 于 85Vac~265Vac 全范围输入电压的非隔离电源。

BP2516FP 芯片采用独有的电压电流控制技术，不 需要环路补偿电容，即可实现优异的恒压恒流特 性，极大的节约了系统成本和体积。

BP2516FP 芯片采用 PWM/PFM 多模式控制技术，能 有效降低系统待机功耗，提高效率和动态性能，并 减小系统工作在轻载时的噪声。

BP2516FP 具有多重保护功能，包括输出开路/短路 保护，芯片供电欠压/过压保护，逐周期限流，过 温保护等。

BP2516FP 采用 SOP8 封装。

5 应用范围：非隔离电源 ，辅助电源 ， LED 驱动电源

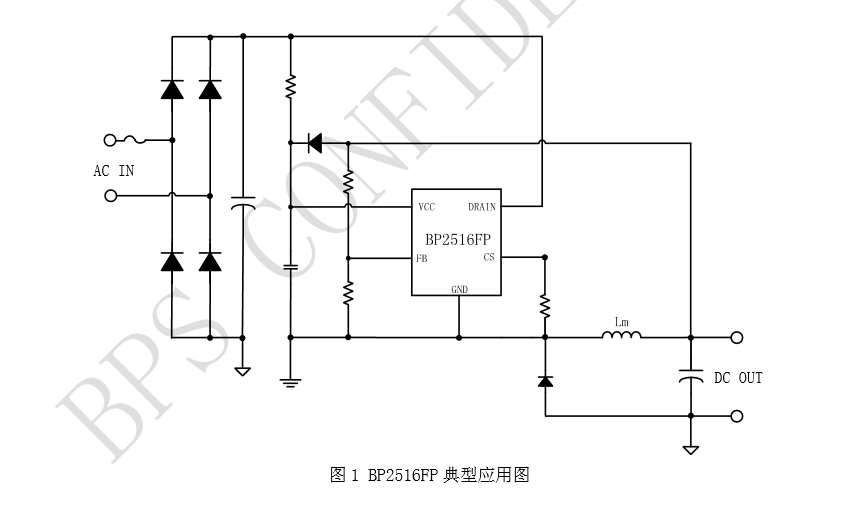

6 电路图：

7物料清单：
