T6516：是一款DP显示端口转VGA转换器的嵌入式MCU单片机。 IT6516结合DisplayPort接收器和三重DAC，通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort接收器完全符合DisplayPort 1.1a规范。IT6516BFN采用2通道HBR（高速率）显示端口接收器，可支持VESA分辨率高达WUXGA和UXGA。此外，内置的三重DAC可以支持多达8位深颜色。
IT6516提供高性能、高性价比的DP2VGA转换功能，它可以帮助现代NB或MB与传统的VGA专用投影仪、显示器和电视兼容。
IT6516采用嵌入式MCU和Flash，通过ISP接口编程简单。客户不需要外置Flash和MCU，可以节省BOM成本和板卡尺寸。
IT6516内置3.3V至1.8V电源调节器，可选择使用单个3.3V电源进行PCB设计，客户无需外部电源调节器，节省BOM成本和板尺寸。当系统同时提供1.8V和3.3V电源时，可以禁用IT6516BFN的嵌入式调节器以节省功耗。
采用嵌入式晶片，客户无需外部晶片及相关应用电路，以节省BOM成本及板尺寸。
IT6516功能（DisplayPort RX）
·符合DisplayPort规范V1.1a，数据速率为1.62/2.7 Gbps（低比特率/高比特率） ·支持灵活的1/2通道配置；5.4 Gbps数据速率支持（2通道，2.7Gbps） ·支持DPCD Rev.1.1 ·支持高达0.5%下行扩频的扩频时钟，以减少EMI ·通过辅助通道直流电平支持源连接检测 ·链路管理中的信号丢失自动检测 ·智能电源管理 ·嵌入Block0 EDID RAM以节省BOM成本 ·符合“仅DP”或“DP++”源设备 功能（VGA DAC） ·Tripe 8位DAC转换器 ·230 MSPS吞吐量 ·嵌入式补偿电路。 ·互补输出 ·DAC输出电流范围为2mA至18.5mA ·VESA VSIS V1r2兼容 功能（组合） ·支持高达QXGA（2048x1536）、QWXGA（2048x1280 RB）、WUXGA（1920X1200 RB）和UXGA（1600x1200）VESA显示格式 ·支持DP输入深颜色深度达12位，支持VGA输出颜色深度达8位 ·嵌入式MCU和Flash ·VGA引脚上的8KV ESD保护（人体模式） ·嵌入式3.3V至1.8V电源调节器 ·嵌入晶体 ·162 Mhz UXGA分辨率下的有源模式电流消耗约为245mA。 ·32针QFN（4mm x 4mm）封装 ·符合RoHS（100%绿色可用） IT6516是一款DisplayPort端口到VGA转换器，成本较高，Capstone于2019年推出CS5212，直接兼容替代IT6516,，还可省按20颗外围小料，成本更优化，目前已被大量知名客户采用。 CS5212结合了DisplayPort输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心，适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、转换器和转接器。

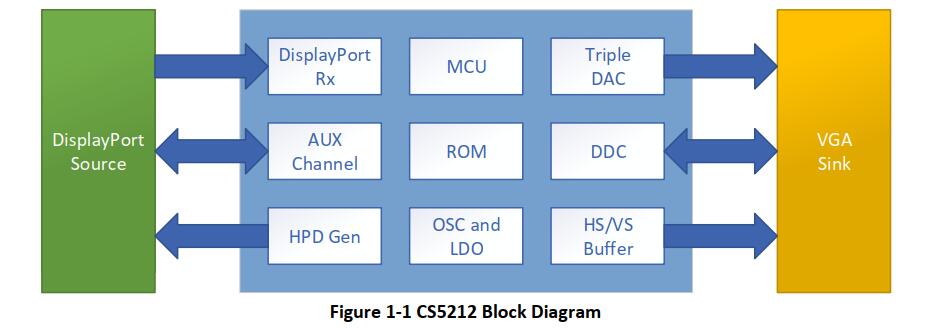

图1-1 CS5212方框图 使用CS5212设计DP转VGA方案，可省多达16颗外围元器件NC不用贴。如下图：
CS5212精简电路图如下所示：
由上可见IT6516与CS5212的封装尺寸一致，管脚配置也大致一样，CS5212芯片单价要比IT6516低，且外围器件设计较少，降低了板框尺寸和元器件、贴板费用的成本，其兼容性也有测试验证，其测试验兼容性报告在下面附件中： |
