典型的CLA保护电路
发布时间：2011-3-25 09:31
发布者：circuit_share
|

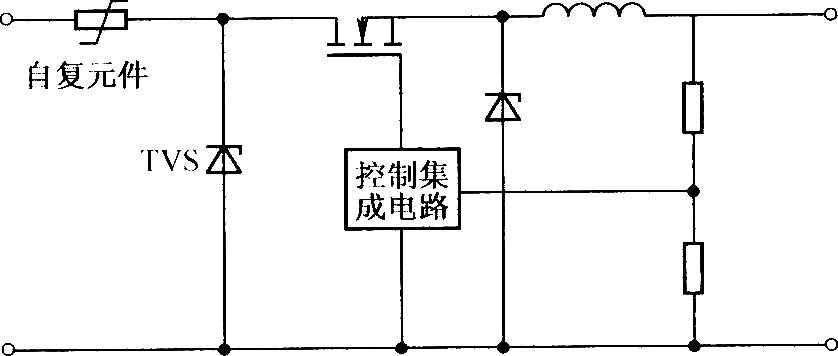

由于汽车环境的多变以及要给各种精密电子设备供电，CLA(汽车点烟器电源适配器)必须在很宽的温度范围内和充电条件下工作。所以，CLA经常出现短路故障以及保险丝烧毁的情形。通常，这些情形是由过电流、充电器电路故障或反向充电所引起的。 在CLA输入端接人过电流保护装置，可以防止此类故障可能导致的损坏。这种装置的具体保护要求是由终端设备的负载电流以及CLA电源转换电路的故障敏感性决定的。通常是在CLA的输入端应用过电压保护器件(如瞬时限压二极管)并结合自复式PTC保护元件，即可对电路进行保护。下图是一个典型的CLA保护电路．  选择PTC元件时，必须考虑可能通过的最大负载电流，最高环境温度以及为防止其他部件损坏所要求的最大动作时间．根据这些参数，可以选择插脚式或表面贴装式的自复元件。 |
