芯飞凌S9241S/S9242S/S9243S系列非隔离宽压降压

哈哈加油

1 方案名称: 芯飞凌S9241S/S9242S/S9243S系列非隔离宽压降压

2 品牌名称：芯飞凌

3 方案特点：

高效的临界工作模式

专利的零电流检测

开关机瞬间输出电流无过冲

±3%的输出恒流精度，单芯片±1%精度

内置 550V 功率管

内置逐周期的电流限制及前沿消隐

输出过压可调节

LED 开/短路保护

LED 过压保护

无需任何环路补偿

4 规格： S924X系列是一款高精度离线非隔离LED恒流开关芯 片。适合于高恒流精度要求的非隔离降压型LED恒 流驱动电源。  S924x采用专利零电流检测方法，临界准谐振工作 模式实现系统的高效率。可采用更小尺寸的电感， 无续流二极管的反向恢复问题，无需任何补偿电 路；内置线电压补偿，无需增加电流补偿电路便可 满足±3%的电流精度。  S924x内置550V耐压功率管，能有效降低系统的成 本。软启动以及创新的最大导通时间可控设计，确 保系统在上电及关灯瞬间无电流过冲，保障了整灯 的使用寿命。  S924x还集成了多种保护功能： 欠压锁定，前沿消 隐, LED开路保护，过流保护，环路开路保护，LED 短路保护，大大增加了系统的稳定性。  S924x提供Sop-7和Dip7两种封装

5 应用范围： LED 面板灯、筒灯 ，LED 日光灯 ，其它 LED 照明

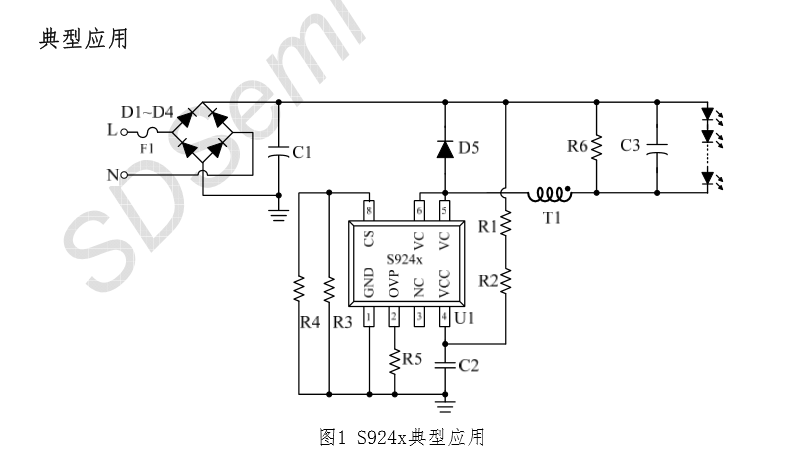

6 电路图：

7 物料清单:

8 联系方式:芯飞凌一级供应，产品资料，方案+++++郭生QQ:3301086671
