OC5800L宽输入电压降压型，恒压恒流，内置mos，高效率低纹波

哈哈加油

1 方案名称:  OC5800L宽输入电压降压型，恒压恒流，内置mos，高效率低纹波

2 品牌名称： 欧创芯

3 方案特点：

宽输入电压范围：8V~90V

输出电压从 5V 到 30V 可调

支持输出恒压恒流

支持输出 12V/2A，5V/2A

高效率：可高达 96%

工作频率：140KHz

低待机功耗

内置过温保护

内置软启动

内置输出短路保护

4 规格： OC5800L 是一款支持宽电压输入的 开关降压型 DC-DC，芯片内置 100V/5A 功率 MOS，最高输入电压 90V。OC5800L 具有低待机功耗、高效率、低纹波、优异 的母线电压调整率和负载调整率等特性。 支持大电流输出，输出电流可达 2A 以上。

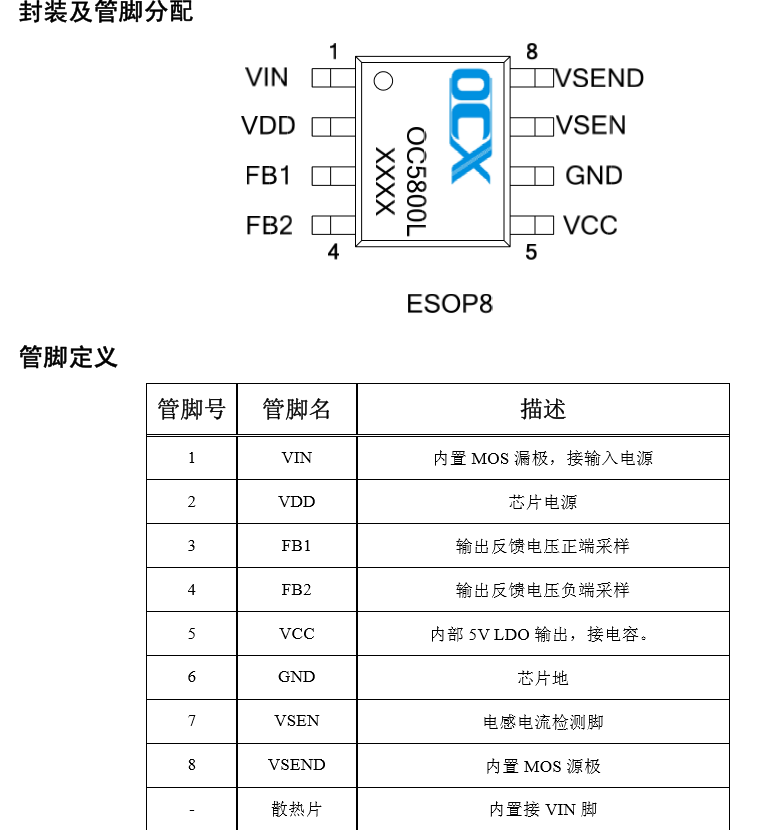

OC5800L 同时支持输出恒压和输出 恒流功能。 OC5800L采用固定频率的PWM控制方式，典型开关频率为 140KHz。轻载时 会自动降低开关频率以获得高转换效率。 OC5800L 内部集成软启动以及过温 保护电路，输出短路保护，限流保护等功 能，提高系统可靠性。 OC5800L 采用 ESOP8 封装，散热片 内置接 VIN 脚

5 应用范围：追踪器 ， 恒压源， 电动汽车、电动自行车、电瓶车  ，扭扭车、卡车

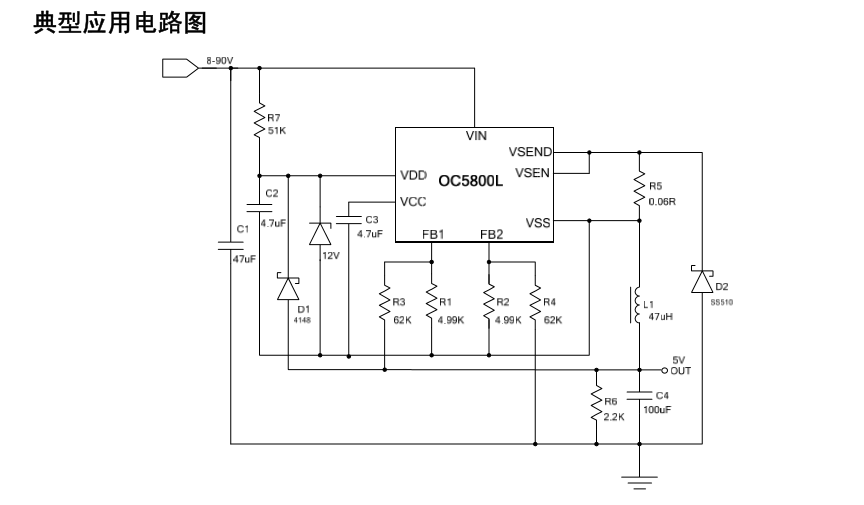

6 电路图：

7 物料清单:
