美芯晟MT7734非隔离低p18w，内置续流二级管支持高频开关应用

哈哈加油

1 方案名称: 美芯晟MT7734非隔离低p18w，内置续流二级管支持高频开关应用

2 品牌名称：美芯晟

3 方案特点：

无VCC电容及启动电阻

内置续流二极管

支持高频开关应用，可使用贴片电感

临界导通模式，对电感不敏感

低母线电压下不闪灯

输出电流精度±5%

LED短路保护

欠压锁定保护（UVLO）

过温自动调节

SOP4封装

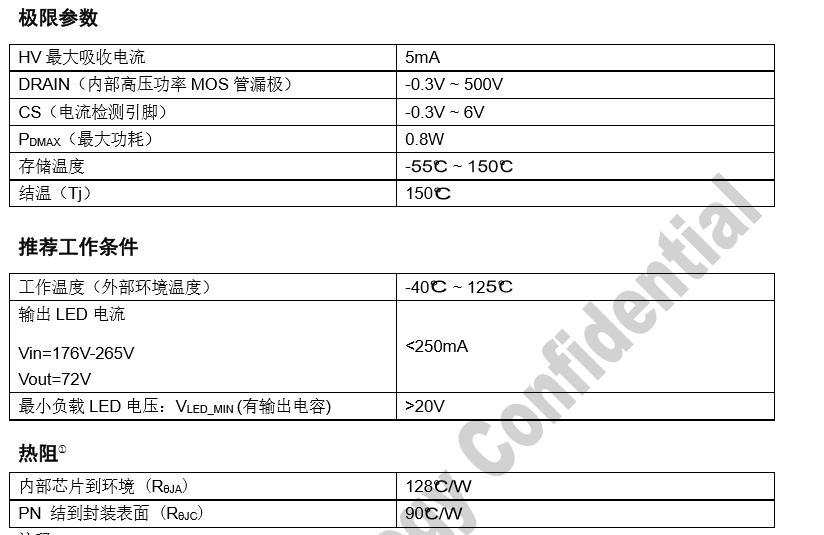

4 规格：MT7734是一款工作于电感电流临界导通模式的 高精度LED恒流驱动芯片，主要应用于非隔离降压 型LED电源系统。

MT7734适用于85Vac~265Vac全范围输入电压， 芯片内置500V高压功率MOS管，采用自主设计的 高压片内供电方案，无需VCC电容及启动电阻， 内置续流二极管，外围电路简单，系统成本低。

MT7734具有高精度的快速电流采样电路，可实现 高频应用且具有优异的线性调整率。工作在电感电 流临界模式，使得输出电流不随电感感值变化，且 具有良好的负载调整率。

MT7734同时实现了各种保护功能，包括LED短路 保护（SCP）和过温自动调节等，以确保系统可靠 地工作

5 应用范围：LED球泡灯，日光灯，信号灯，景观灯等 ， LED蜡烛灯，玉米灯等 ， LED开关调色和感应灯 ， 其他LED驱动应用及通用恒流源

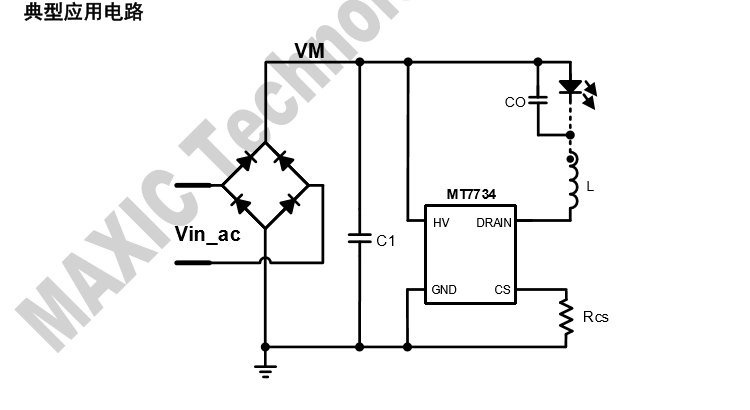

6 电路图:

7 物料清单:
