XL7015带pwm，0.8A 150KHz 80V降压型DC-DC

哈哈加油

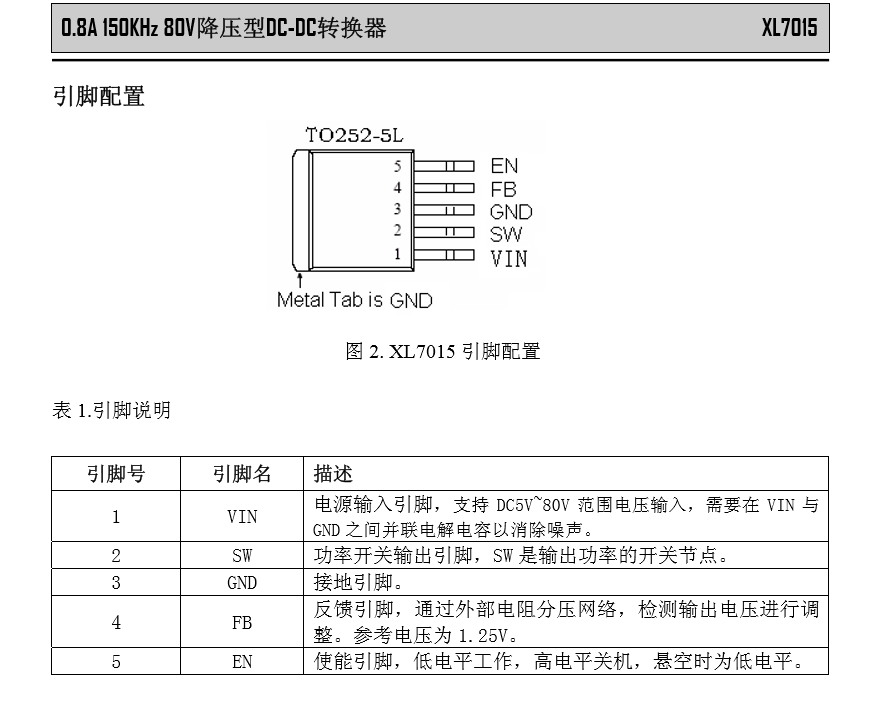

1 方案名称: XL7015带pwm，0.8A 150KHz 80V降压型DC-DC 2 品牌名称：芯龙半导体 3 方案特点: 5V到80V宽输入电压范围 输出电压从1.25V到20V可调 最大占空比90% 最小压降2V 固定150KHz开关频率 最大0.8A输出电流 48V输入、5V输出推荐最大输出电流 0.6A 48V输入、15V输出推荐最大输出电流 0.4A 内置高压功率三极管 效率高达85% 出色的线性与负载调整率 EN脚TTL关机功能 内置过热关断护功能 内置限流功能 内置输出短路保护功能 TO252-5L封装 4 规格: XL7015是一款高效、高压降压型 DC-DC转换器，固定150KHz开关频率，可 提供最高0.8A输出电流能力，低纹波，出色 的线性调整率与负载调整率。XL7015内置 固定频率振荡器与频率补偿电路，简化了电 路设计。 PWM控制环路可以调节占空比从0~90% 之间线性变化。内置输出过电流保护功能， 当输出短路时，开关频率从150KHz降至 45KHz。内部补偿模块可以减少外围元器件 数量。 5 应用范围: 电动车控制器供电 , 通信 6 电路图: 7物料清单： 8联系方式：芯龙一级供应，产品资料，方案+++++郭生QQ:3301086671
