芯龙低压方案XL7005A做0.4A 150KHz 80V降压型DC-DC

哈哈加油

1方案名称: 低压方案XL7005A做0.4A 150KHz 80V降压型DC-DC

2 品牌名称：芯龙半导体

3 方案特点:

5V到80V宽输入电压范围

输出电压从1.25V到20V可调

最大占空比90%

最小压降2V

固定150KHz开关频率

最大0.4A开关电流

推荐输出功率小于5W

内置高压功率三极管

效率高达85%

出色的线性与负载调整率

EN脚TTL关机功能

内置过热关断护功能

内置限流功能

内置输出短路保护功能

SOP8-EP封装

4 规格: XL7005A是一款高效、高压降压型 DC-DC转换器，固定150KHz开关频率，可 提供最高0.4A输出电流能力，低纹波，出色 的线性调整率与负载调整率。XL7005A内 置固定频率振荡器与频率补偿电路，简化了 电路设计。 PWM控制环路可以调节占空比从0~90% 之间线性变化。内置输出过电流保护功能， 当输出短路时，开关频率从150KHz降至 45KHz。内部补偿模块可以减少外围元器件 数量。

5 应用范围: 电动车控制器供电 ，通信

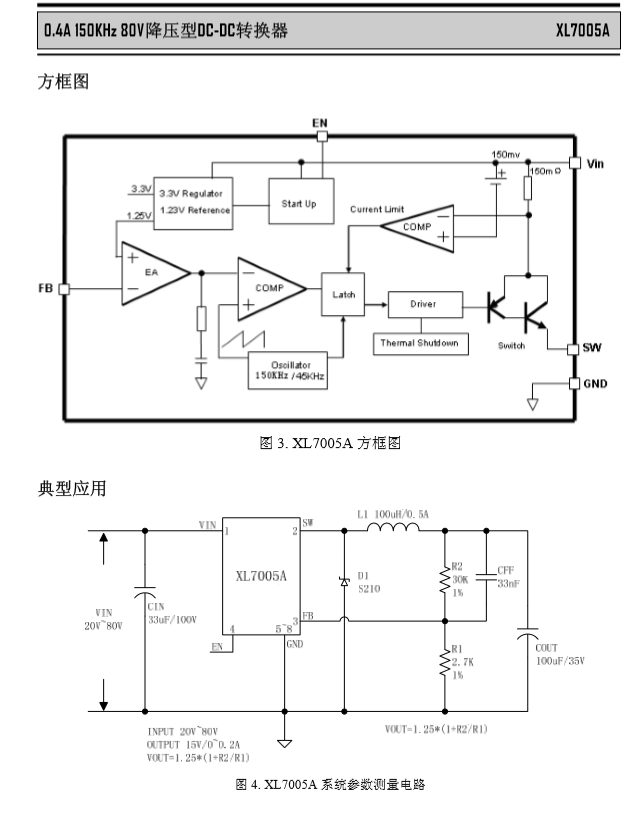

6 电路图:

7物料清单：
