CS5305/CS5310/CS5315/CS5318 单节/两节/三节/四节锂电充电管理IC系列
发布时间：2020-7-6 16:18
发布者：eechina
|
作者：深圳市永阜康科技有限公司 便携式电子产品越趋小型化，轻量化方向发展，锂电池是很多便携式电子产品的主要供电方式。电池以及相关电路好比是汽车上的的发动机，是这一类电子产品的关键部分。常规单节锂电池充满电为4.2V，但不同领域或者不同消费市场的便携式电子产品对电源电压大小要求又不一样。所以两节锂电串联8.4V，三节锂电串联12.6V常见；四节锂电串联16.8V也有。这样，单节以及两节，三节，四节锂电池串联充电管理也是系统中非常重要组成部分。 基于充电电流，效率，速度要求，两节，尤其是三节，四节锂电池串联充电管理是以开关降压型充电管理为主。降压型充电电流比适配器输出电流要大，并且市面9V,12V，14.5V,15V,18V，20V适配器都很通用，成熟，很容易就满足电池充电电流要求。充电电流大，势必要考虑充电效率，而开关型充电管理尤其同步开关型效率能做到90%以上。 深圳市永阜康科技有限公司结合客户实际应用方案，推出管脚兼容的单节/两节，三节/四节锂电池同步降压型充电管理芯片系列：CS5305/CS5310/CS5315/CS5318，耐压高达28V。该系列芯片具有频率抖动的功能，大大改善系统的EMI特性；充电电流最高可达3A,效率90%以上；全系列型号都具备完整的涓流，恒流，恒压充电过程；具有终止电流可编程功能，通过设置不同的外部分压电阻， 可以很方便的调节充电终止电流的大小；各种安全可靠的保护措施以及双LED灯充电状态指示，还带了NTC温度控制功能；全系列芯片采用独有的EQA-16封装，尺寸与SOP-8大小相当。广泛应用于按摩仪，榨汁机，蓝牙音响，广场舞音响，无人机等案列。 CS5305/CS5310/CS5315/CS5318应用特性
1. CS5305/CS5310/CS5315/CS5318脚位图以及管脚说明
2. CS5305/CS5310/CS5315/CS5318 DEMO原理图
3. CS5305/CS5310/CS5315/CS5318DEMO板PCB顶层设计图
4. CS5305/CS5310/CS5315/CS5318 DEMO板PCB底层设计图
5. CS5305/CS5310/CS5315/CS5318 DEMO板贴片图

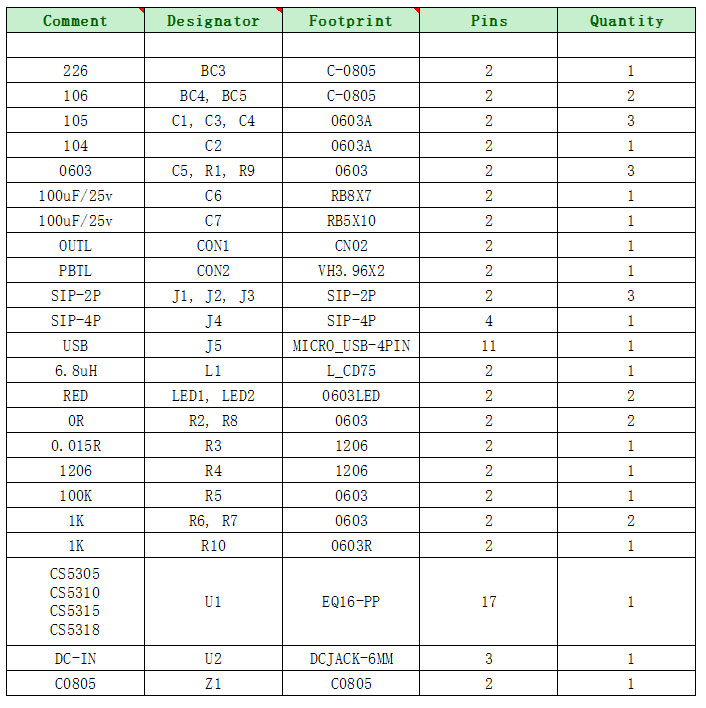

6. CS5305/CS5310/CS5315/CS5318 DEMO板物料清单
7. CS5305/CS5310/CS5315/CS5318 DEMO板实物图 |
