1 方案名称: 美芯晟MT7818C非隔离低p带pwm，工作电压宽，适合全范围交流输入电压

2 品牌名称：美芯晟

3 方案特点:

内部集成500V高压功率管

临界导通模式，对电感不敏感

支持PWM/模拟电平调光应用

最高93%以上的峰值效率

高精度LED恒流电流

逐周期峰值电流控制

LED短路保护

可调LED开路保护

前沿消隐控制

欠压锁定保护(UVLO)

过温调节(OTR)

SOP8 / DIP7封装

4 规格: MT7818C是一款工作于零电流导通，峰值电流关 断的临界导通模式（CRM，Critical Conduction Mode）高精度LED恒流驱动芯片，主要应用于非 隔离降压型LED电源系统，并支持PWM/模拟电平 调光。

临界导通模式确保了MT7818C可以控制功率开关 在电感电流为零时刻开启，减小了功率管的开关损 耗，确保了系统具有93%以上的峰值效率。

电感电流谷值为零的临界导通模式结合经过输入 母线电压补偿后的峰值电感电流，确保了 MT7818C输出LED电流的高精度，并且具有优异 的线性调整率和负载调整率，可以使用工字电感， 并对电感量变化不敏感。

MT7818C工作电压宽，适合全范围交流输入电压 或是12V~500V直流电压输入。 MT7818C同时实 现了各种保护功能，包括逐周期过流保护(OCP)、 LED短路保护(SCP)、可调开路保护（OVP）和 过热调节（OTR）等，以确保系统可靠地工作

5 应用范围: LED日光灯、信号灯、景光灯 ， LED舞台灯等 ， 智能LED照明应用

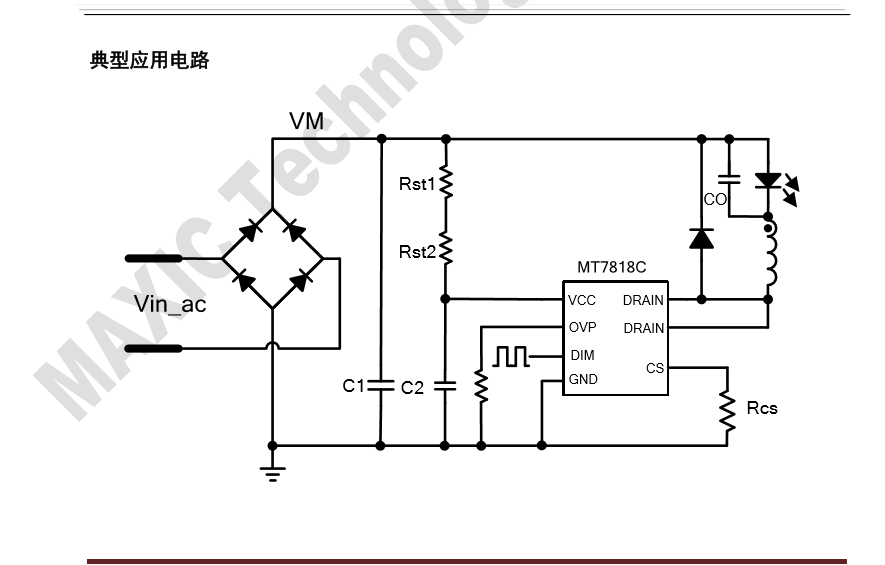

6 电路图:

7 物料清单:
